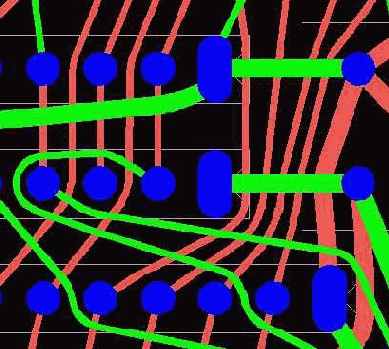

Пример некорректного описания ламелей

Рис. 10.3 Корректное описание контактной площадки

3) Если в исходном PDF-файле (а он содержит  всю информацию о плате) и в файле проекта (.fsr) заданы различные проектные нормы, то трассировка соединений будет выполнена по нормам, заданным в файле проекта.

4) При первоначальном расположении компонентов, не имея результатов трассировки, трудно получить достаточно хорошие результаты. Обычно процесс размещения компонентов и трассировки соединений проходит в несколько этапов:

• начальное расположение компонентов;
• трассировка соединений;
• выявление мест скученности трасс и переходных отверстий;
• изменение расположения компонентов;
• повторная трассировка соединений;
• и так далее, до получения требуемого результата.

5) Автоматическое сохранение результатов в процессе трассировки, если в настройках не установлен пункт Save variants on the first round, начинается лишь после того, как прошел один цикл оптимизации, то есть система попробовала провести все существующие в данном проекте цепи.

6) Процесс оптимизации может продолжаться бесконечно долго. Пользователь сам должен прервать  процесс в тот момент, когда будет получен вариант, удовлетворяющий его требованиям.

Приложение 1. СООБЩЕНИЯ ОБ ОШИБКАХ

В случае ошибок в исходном файле рабочего проекта или при описании стиля разработки TopoR  выдает пользователю сообщения об этом.

Ошибки, возникающие при работе в TopoR, подразделяются на предупреждения (обозначаются как W<порядковый номер>) и фатальные ошибки (обозначаются как E<порядковый номер>).

Предупреждения – это незначительные отклонения от стандартных соглашений, принятых в TopoR, наличие которых позволяет продолжить работу над проектом. Однако пользователь должен убедиться, что установки, вызывающие появление предупреждений, были введены сознательно.

Фатальные ошибки (в дальнейшем просто ошибки) – это такие ошибки, при появлении которых дальнейшая работа становится невозможной. Для продолжения работы они должны быть устранены.

Ниже описаны основные причины возникновения ошибок и предупреждений на этапах описания стиля разработки, трассировки соединений и коррекции лэйаута, а также предложены пути их устранения.

1. Предупреждения и ошибки в базе данных
печатной платы

Error 1001! Исходный файл «имя» - не является файлом формата PDIF.
Причина: В исходном файле присутствует ошибка(и), которая не позволяет воспринимать файл как файл формата PDIF, либо файл действительно не является файлом формата PDIF.
Действие: Получить новый вариант исходного файла.
Error 1002! В разделе {ENVIRONMENT} нет подраздела - {Dbtype}, или тип данных не «PC-Board».
Причина: В исходном файле нет подраздела {Dbtype} или тип данных не «PC-Board». Подраздел {Dbtype} характеризует тип данных, а именно: «Schematic», если файл создан программой PC-CAPS, или «PC-Board», если файл создан программой PC-CARDS.
Действие: Поскольку TopoR имеет дело с базой данных типа «PC-Board», в исходный файл необходимо добавить строку: {Dbtype «PC-Board»}.

Warning 1003: В версиях P-CAD 9.xx и младше, в именах цепей и позиционных  обозначениях компонентов ведущие запятые игнорируются.

Warning 1004: Нет раздела описания цепей {NET_DEF-секция}. Цепи будут браться из раздела компонентов по {CN - секциям}.
Причина: В исходной базе данных рабочего проекта нет подраздела {NET_DEF}.
Действие: {NET_DEF} – подраздел описания цепей. В нем описываются все параметры цепей, присутствующих в проекте. Помимо слоя, типа линии, ширины и некоторых других атрибутов для каждой цепи указываются точные координаты положения ее сегментов на плате. Если по каким–либо причинам этот подраздел отсутствует, информация о цепях будет браться из раздела {COMP_DEF} по {CN} – секциям.

Warning 1005: В именах цепей и позиционных обозначениях ведущие и завершающие символы «символ» игнорируются (в PDIF - это пробел).
Причина: TopoR игнорирует начальные и завершающие пробелы в именах.
Действие: Переименовать цепь, получить новый вариант исходного файла.



Warning 1006: Имена цепей не должны начинаться с символа «?».
Причина: Символ «?» в PDIF формате зарезервирован как признак неподключенных контактов. Имена цепей не должны начинаться с этого символа.

Warning 1007: Контакт типа «номер» используется как штыревыми, так и планарными компонентами. Контакт определить однозначно.
Причина: По соглашениям TopoR, каждый тип контактной площадки должен однозначно определять либо штыревой, либо планарный контакт компонента.
Действие: Если некоторый тип контактной площадки описывает, например, штыревой вывод, то выводам планарных компонентов  необходимо задать другой тип контактной площадки. В отличие от системы PCAD, компонент может иметь одновременно и планарные и штыревые контакты.

Warning 1008: В описании компонента «имя» подраздел «выборочный тип контакта» {IPT - секция} задан повторно.  Строка «номер».
Причина: В исходном файле, в разделе {SUBCOMP}, {IPT} - секция описана дважды для одного компонента. (В {IPT} - секциях описываются типы контактов компонента).
Действие: Определить компонент, контакт которого в исходном файле описан повторно, и с помощью текстового редактора удалить лишнюю информацию из файла (второй вариант описания контакта компонента).

Warning 1009: В описании компонента «имя» подраздел «координаты установки» {Pl - секция} задан повторно.  Строка «номер».
Причина: В исходном файле, в разделе {SUBCOMP}, {Pl} - секция описана дважды для одного компонента. (В {Pl} - секциях описываются координаты установки компонента).
Действие: Определить компонент, координаты установки которого в исходном файле описаны повторно, и с помощью текстового редактора удалить лишнюю информацию (второй вариант описания контакта компонента).
Пример: {Pl 246  2165}.

Warning 1010: Неверно использован PDIF - спец. символ ( {, [, ], }, " или %%) в имени слоя, цепи, контакта или компонента.  Имя «имя».  Строка «номер».
Причина: В исходном файле некорректно использованы PDIF - специальные символы.


Действие: С помощью внешнего текстового редактора, в указанной строке исправить некорректность (ввести недостающий или удалить лишний символ).
TopoR игнорирует начальные и завершающие пробелы в именах.

Warning 1011: Не открыть файл СТРАТЕГИИ – «имя».
Причина: Файл стратегии трассировки .ctl с заданным именем не существует или не может быть открыт для чтения по какой-нибудь другой причине, например, заблокирован другим процессом.
Действие: Выбрать для импорта стратегии существующий файл.

Warning 1012: Не тот формат данных в стратегии трассировки. Файл стратегии «имя» игнорируется.
Причина: В файле стратегии трассировки присутствует ошибка(и), которая не позволяет воспринимать данный файл как файл стратегии, либо он действительно не является таковым.
Действие: Получить новый вариант файла стратегии, выбрать другой файл либо отказаться от импорта стратегии.

Warning 1013: Контакт типа «номер» задан несколькими деталями. Все детали, кроме первой, игнорируются. Файл стратегии трассировки «имя».  Строка «номер».
Причина: В данной версии TopoR каждый тип контактной площадки должен быть описан одной деталью.

Warning 1014: Контакт типа «номер» повторно задан в стратегии. Все повторные описания контакта игнорируются. Файл стратегии трассировки «имя». Строка «номер».
Причина: При описании типов контактов компонента в стратегии трассировки один и тот же контакт был задан дважды.

Warning 1015: Контакт типа «номер» не описан в стратегии.
Причина: В стратегии трассировки описаны не все типы контактов, встречающиеся в рабочем проекте.
Действие: Вручную установить правильные размеры для указанного типа контактов в диалоговой панели «ТИПЫ КОНТАКТОВ».

Error 1016! Не открыть PDIF-файл – «имя».
Причина: Файл с заданным именем не существует или не может быть открыт для чтения по какой-нибудь другой причине, например, заблокирован другим процессом.
Действие: Выбрать существующий файл.


Error 1017! Файл «имя» - не PDIF - формата.


Причина: В файле присутствует ошибка, которая не позволяет воспринимать файл как файл формата PDIF, либо файл действительно не является файлом формата PDIF.
Действие: Получить новый вариант исходного файла данных рабочего проекта.

Error 1018! Версия PDIF - формата «формат» не поддерживается. Поддерживаются версии 4.xx - 9.xx.  Строка «номер».
Причина: TopoR работает только с файлами формата PDIF версий 4.хх – 9.хх. Другие версии не поддерживаются.
Действие: Получить новый вариант исходного файла.

Error 1019! В строке «номер» неверно определен подраздел «структура имен слоев» {Lyrstr – секция}.
Причина: В файле при описании структуры имени слоев была допущена ошибка.
Действие: В {Lyrstr} – секции определяется структура слоев, она имеет следующий формат: {Lyrstr “PADCOM” 11 “FLCOMP” 11 … “$$NULL” 0}, где “layer” – имя слоя, n – код цвета для соответствующего слоя. Во внешнем текстовом редакторе определить некорректное описание слоя и исправить его. Если определить ошибку не удастся, необходимо получить новый вариант исходного файла.

Error 1020! В «структуре имен слоя» {Lyrstr} имя слоя больше 6 символов: «имя». Строка «номер».
Причина: Если количество символов в имени слоя превышает 6 символов, TopoR не воспринимает данное имя в качестве имени слоя в секции {Lyrstr}.

Error 1021! В строке «номер» {Lyrphid – секция} неверно указан числовой идентификатор «число», характеризующий слой. Имена слоев трассировки могут быть определены неправильно.
Причина: В файле при описании структуры спаренных слоев была допущена ошибка.
Действие: В {Lyrphid} – секции определяется структура спаренных слоев, она имеет следующий формат: {Lyrphid 23 23 23  24 24 24  …  44 43 126}, где в каждом наборе: первое число – индекс некоего слоя, второе число – индекс того слоя, в который должны быть перенесены данные об элементе при перемещении его с верхней стороны платы на нижнюю. Для трассировочных слоев третье число то же, что и первое; для нетрассировочных оно равно 126.


Во внешнем текстовом редакторе определить некорректное описание спаренных слоев и исправить его. Если определить ошибку не удастся, необходимо получить новый вариант исходного файла.

Error 1022! Определен трассировочный слой с «пустым» именем. В структуре слоев {Lyrstr} номер слоя «номер», начиная с 0.
Причина: При корректировке или создании PDIF – файла некорректно использованы символы, ограничивающие длину имени, а именно ‘\0’. Например, ‘a&b=\0c’ преобразуется в ‘a&b’, а имя ‘\0d’ – в «пустое имя».
TopoR игнорирует начальные и завершающие пробелы в именах.
Действие: В {Lyrstr} – секции определяется структура слоев, она имеет следующий формат: {Lyrstr “PADCOM” 11 “FLCOMP” 11 … “$$NULL” 0}, где “layer” – имя слоя, n – код цвета для соответствующего слоя.
Во внешнем текстовом редакторе согласно формату данной секции определить некорректное описание слоя и исправить его. Если определить ошибку не удастся необходимо получить новый вариант исходного файла.
Error 1023! Не задано ни одного трассировочного слоя. Определите слои трассировки.
Причина: В файле не заданы трассировочные слои.
Действие: Для задания трассировочных слоев применяется команда «SCMD/LPAR» редактора PC-CARDS.
Слои трассировки также можно задать, откорректировать  соответствующим образом секцию {Lyrphid}, она имеет следующий формат: {Lyrphid 23 23 23  24 24 24  …  44 43 126}, где в каждом наборе: первое число – индекс некоего слоя, второе число – индекс того слоя, в который должны быть перенесены данные об элементе при перемещении его с верхней стороны платы на нижнюю. Для трассировочных слоев третье число совпадает с первым, для нетрассировочных оно равно 126.
Во внешнем текстовом редакторе определить некорректное описание спаренных слоев и исправить его.

Error 1024! Нет раздела описания конструкции платы {ANNOTATE}.
Причина: В исходном файле отсутствует раздел {ANNOTATE}, определяющий содержимое каждого слоя платы.
Действие: Получить новый вариант исходного файла.



Error 1025! Длина имени цепи «число» («номер» - секция) вне диапазона 1 -  8.  Строка «номер».
Причина: TopoR игнорирует начальные и завершающие пробелы в именах. Пустые имена и имена, длиннее 8 символов не допускаются. При создании PDIF файлов PDIFOUT старших версий присваивает всем безымянным цепям временные имена по принципу UN + восьмизначный номер, что в совокупности составляет 10 символов.
Действие: Можно сделать одно из двух: или дать всем цепям имена допустимой длины, что довольно утомительно, или в любом текстовом редакторе сделать контекстную замену в PDIF файле всех вхождений "UN00" на, например, "UN", что гораздо быстрее. Главное, уменьшить размер имён и при этом случайно не получить какое-нибудь уже существующее имя.
Error 1026! Имя цепи «имя» {N - секция}, начинающееся с символа «?», недопустимо.  Строка «номер».
Причина: В исходном файле при описании параметров цепей была допущена ошибка – имя цепи не должно, начинаться с символа «?». Символ «?» в PDIF формате зарезервирован как признак неподключенных контактов.
Действие: Формат {N} – секции имеет вид: {N XN000001}, где XN000001 – имя цепи. Определить, имя какой цепи некорректно заданно, и с помощью внешнего текстового редактора исправить ошибку.

Error 1027! В разделе определения цепей {NET_DEF - секция} цепь «имя», в строке «номер», описана повторно.
Причина: В исходном файле, в разделе {NET_DEF} одна и та же цепь описана дважды. (В {NET_DEF}-подсекции описываются цепи, используемые в проекте).
Действие: Определить, какая цепь в исходной базе данных описана повторно, и с помощью текстового редактора удалить лишнюю информацию из файла (второй вариант описания цепи).

Error 1028! Задан подраздел «имя», но для него не определен библиотечный элемент, нет {COMP_DEF – секции}. Строка «номер».
Причина:   Возможно, неверна конфигурация утилиты PDIFOUT,  осуществляющей преобразование из PCB-файлов в .PDF или .PDF-файл испорчен.
Действие: Проверить конфигурацию PDIFOUT, получить новый вариант исходного файла.



Error 1029! Длина имени библиотечного элемента в секции {COMP_DEF} вне диапазона 1 - 12. Строка «номер».
Причина: Если количество символов в имени библиотечного элемента превышает 12 символов, TopoR не воспринимает данное имя в качестве имени библиотечного элемента. Обычно в качестве имени библиотечного элемента выступает имя соответствующего .prt-файла в формате 8.3.
Действие: Получить новый вариант исходного файла.

Warning 1030: В имени библиотечного элемента «имя» (имя файла) задан недопустимый символ. Строка «номер».
Причина: В PDIF – формате используются 7 специальных символов: %  [  ]  {  } “  ‘пробел’. Эти символы не могут быть использованы произвольным образом в именах.
Действие: Если такие символы все-таки надо использовать, то необходимо перед символом поставить ‘\’ (\%). Если необходим сам символ ‘\’, то следует задавать ‘\\’.

Error 1031! В строке «номер» раздела компонентов повторно описан библиотечный элемент «имя» {COMP_DEF – секция}.
Причина: В исходном файле, в разделе {COMP_DEF}, один и тот же компонент описан дважды. (В {COMP_DEF}-подсекции описываются компоненты, используемые в проекте).
Действие: Определить, какой компонент в исходном файле описан повторно, и с помощью текстового редактора удалить лишнюю информацию (второй вариант описания компонента).

Warning 1032: В описании библиотечного элемента не задан подраздел контактов (PIN_DEF – секция). Строка «номер».
Причина: В описании библиотечного элемента не задана {PIN_DEF} – секция. Контакты в {PIN_DEF} – секции описываются следующим образом: {P41 {Pt24} {Lg0} {Ploc 1250  59}}, где P41 – номер контакта, Pt24 – тип контакта,  Lg0 – логическая эквивалентность,  Ploc 1250  59 – координаты вывода.
Действие: Получить новый вариант исходного файла.

Error 1033! В строке «номер» задан тип контакта «номер» вне допустимых значений [0 – «число»] для данной версии PDIF - формата.
Причина: Для обозначения типов выводов и переходных отверстий отведен определенный диапазон чисел.


Для версий PCAD младше 6.0 (16-битных) – 0-255, для 6.0 и старше (32-битных) – 0-999. Если число, определяющее тип контакта не входит в данный диапазон, возникает ошибка.
Действие: Определить согласно строке, указанной в сообщении, некорректно описанный тип контакта, и, исходя из диапазона допустимых значений для данной версии, исправить ошибку.

Warning 1034: В описании библиотечного элемента не задан подраздел «графическое очертание» (PIC). Строка «номер».
Причина: В описании библиотечного элемента не задана {PIC} – секция. {PIC} – секция – это секция, которая включает все графические данные, составляющие символ. Компоненты без секции {PIC} TopoR считает не имеющими корпуса.

Error 1035! Задан подраздел «имя», но для него не определен компонент, нет {I – секции}.  Строка «номер».
Причина: PDF-файл испорчен.
Действие: Получить новый вариант исходного файла.

Error 1036! В описании компонента длина имени библиотечного элемента вне диапазона 1 - 12.  Строка «номер».
Причина: Если количество символов в имени библиотечного элемента превышает 12 символов, TopoR не воспринимает данное имя в качестве имени библиотечного элемента. Обычно в качестве имени библиотечного элемента выступает имя соответствующего .prt-файла в формате 8.3.
Действие: Получить новый вариант исходного файла.

Error 1037! Длина позиционного обозначения компонента вне диапазона 1 - 8. Строка «номер».
Причина: TopoR игнорирует начальные и завершающие пробелы в именах. Пустые имена и имена, длиннее 8 символов не допускаются. При создании PDIF файлов PDIFOUT старших версий присваивает всем безымянным компонентам временные имена по принципу UC + восьмизначный номер, что в совокупности составляет 10 символов.
Действие:
Можно сделать одно из двух: или дать всем компонентам имена допустимой длины или в любом текстовом редакторе сделать контекстную замену в PDIF файле всех вхождений "UC00" на, например, "UC". Главное, уменьшить размер имён и при этом случайно не получить какое-нибудь уже существующее имя.



Error 1038! В строке «номер» раздел {SUBCOMP} повторно определен компонент с позиционным обозначением «имя» {I - секция}.
Причина: В исходном файле позиционное обозначение компонента описано дважды. ({I}-подсекция описывает уникальные свойства для каждого образца (инстанции) компонента, определенного в {COMP_DEF} – секции, а также связи компонента с выводами корпуса).
Действие: С помощью текстового редактора найти компонент, который в исходном файле описан повторно, и удалить лишнюю информацию (второй вариант описания позиционного обозначения компонента).

Error 1039! Перед описанием компонента «имя» нет описания его библиотечного элемента «имя». Строка «номер».
Причина:   Возможно, неверна конфигурация утилиты PDIFOUT,  осуществляющей преобразование из PCB файлов в PDF или PDF-файл испорчен.
Действие: Проверить конфигурацию PDIFOUT, получить новый вариант исходного файла.

Warning 1040: Некорректное использование спецсимволов в имени цепи. Причина: В PDIF - формате используется 7 спец.символов:  %  [ ]  { } "'пробел'. Эти символы не могут быть использованы произвольным образом, например, в именах. Если надо их использовать  не по прямому назначению (текст, имена и т.п.), то необходимо перед спец.символом поставить  падающую черту '\'  ('пробел - \b'). А если необходим сам символ '\', то следует задавать '\\'.
В P-CAD программа  PDIFIN  неоднозначно  формирует имена, задаваемые в виде одних спец.символов ('\Q\%\]', т.е. перед каждым символом стоит '\' ), в разных подразделах. В подразделе 'описания цепи' (N - секция)  в такое имя добавляется 'пробел', что делает его  уникальным, тогда как в подразделе 'контакт - цепь' (CN - секция)  этого  не происходит. Поэтому  цепь, задаваемая в виде одних PDIF - спец.символов в N - секции, никогда  не будет включать в себя контакты компонентов, хотя ее проводники определяют нужные соединения. В поз. обозначение (I - секция)  также  добавляется 'пробел', что может сделать различными одинаковые по сути имена.


В подразделе 'контакт - цепь' (CN - секция)  на имена цепей вида :  '\*' , 'ccc...c\' , '\*c' , '\*cc' и '\*\*...\*'<}> ; где '*' - любой спец. символ PDIF-формата ({, [, %, ", ], }), 'c' - любой символ с кодом от 33 до 126 (без спец. символов), а <}> - символ окончания секции, PDIFIN реагирует по-особому. Например, при наличии имен типа '\%', 'abcd\' или '\[\%\]'<}> в CN - секции  PDIFIN  он сообщает об ошибке, а имена типа '\*A' и '\*17' преобразуются  -  в '*' (в случае, если после '\*A' следует более одного пробела до следующего имени) и  в '*7', что может привести к ошибкам в исходных данных.
Сочетание символов '\0', заданное в имени, воспринимается как символ '<null>', и встретив его в имени слоя, цепи или компонента, программа  PDIFIN  ограничивает  длину  этого  имени и соответственно меняет его значение. Это сочетание символов может возникнуть из-за  невнимательности пользователя при корректировке (создании)  PDIF - файла в текстовом редакторе, но это может привести к ошибкам. Например, имя 'a&b=\0c' преобразуется в 'a&b=', а имя '\0@' - в 'пустое имя'. Кроме того, в именах цепей (N и CN - секции ) длину  ограничивает и символ '\b' - пробел.
TopoR игнорирует начальные и завершающие пробелы в именах.
Действие: Переименовать цепь, получить новый вариант исходного файла.

Warning 1041: Имя цепи – PDIF спец. символ. Строка «номер». В версиях P-CAD 8.хх и младше при создании файла PCB формата возникает ошибка в CN секциях, задающих контакты цепи «имя».
Причина: В PDIF – формате используются 7 специальных символов: %  [  ]  {  } “  ‘пробел’. Эти символы не могут быть использованы произвольным образом в именах. Если надо их использовать  не по прямому назначению (текст, имена и т.п.), то необходимо перед спец.символом поставить  падающую черту '\'  ('пробел - \b'). А если необходим сам символ '\', то следует задавать '\\'.
В P-CAD программа  PDIFIN  неоднозначно  формирует имена, задаваемые в виде одних спец.символов ('\Q\%\]', т.е.


перед каждым символом стоит '\' ), в разных подразделах. В подразделе 'описания цепи' (N - секция)  в такое имя добавляется 'пробел', что делает его  уникальным, тогда как в подразделе 'контакт - цепь' (CN - секция)  этого  не происходит. Поэтому  цепь, задаваемая в виде одних PDIF - спец.символов в N - секции, никогда  не будет включать в себя контакты компонентов, хотя ее проводники определяют нужные соединения. В поз. обозначение (I - секция)  также  добавляется 'пробел', что может сделать различными одинаковые по сути имена.
В подразделе 'контакт - цепь' ( CN - секция )  на имена цепей вида :  '\*' , 'ccc...c\' , '\*c' , '\*cc' и '\*\*...\*'<}> ; где '*' - любой спец. символ PDIF-формата ({, [, %, ", ], }), 'c' - любой символ с кодом от 33 до 126 (без спец. символов), а <}> - символ окончания секции, PDIFIN реагирует по особому. Например, при наличии имен типа '\%', 'abcd\' или '\[\%\]'<}> в CN - секции  PDIFIN  сообщает об ошибке, а имена типа '\*A' и '\*17' преобразуются  -  в '*' ( в случае, если после '\*A' следует более одного пробела до следующего имени ) и  в '*7', что может привести к ошибкам в исходных данных.
Сочетание символов '\0', заданное в имени, воспринимается как символ '<null>', и, встретив его в имени слоя, цепи или компонента, программа  PDIFIN  ограничивает  длину  этого  имени и соответственно меняет его значение. Это сочетание символов может возникнуть из-за  невнимательности пользователя при корректировке ( создании )  PDIF - файла в текстовом редакторе, но это может привести к ошибкам. Например, имя 'a&b=\0c' преобразуется в 'a&b=', а имя '\0@' - в 'пустое имя'. Кроме того, в именах цепей ( N и CN - секции ) длину  ограничивает и символ '\b' - пробел.
TopoR игнорирует начальные и завершающие пробелы в именах.
Действие: Переименовать цепь, получить новый вариант исходного файла.

Warning 1042: Число контактов в библиотечном элементе «имя» равно «число», а число имен в {CN – секции}, задающей подключение контактов компонента «имя», равно «число».


Строка «номер».
Причина: В {CN} – секции указываются, какие цепи подсоединены к выводам компонента, следовательно, число параметров в этой секции должно совпадать с числом выводов компонента.
Действие: Если в конфигурации утилиты PDIFOUT, осуществляющей               преобразование из PCB-файлов в PDF не выбрано «Include Pin Name in Subcomponent Section», то {CN} – секция имеет следующий формат: {CN  XN00183  ?  XN00204  …}, где каждый из членов в скобках  – имя цепи, подходящей к выводу компонента. Последовательность выводов повторяет порядок определения выводов в разделе {COMP_DEF}. Иначе {CN} – секция имеет формат: {CN  1 XN00183  2 ? 3 XN00204  …}, где каждая из пар в скобках  – имя вывода компонента и подключенной к нему цепи. В текстовом редакторе определить, какой контакт не описан в {CN} – секции (или введен лишний контакт) и исправить некорректность. Если определить ошибку не удастся необходимо получить новый вариант исходного файла.

Warning 1043: Число контактов в библиотечном элементе «имя» равно «число», а число параметров в IPT секции, задающей изменение типов КП у компонента «имя», равно «число». Строка «номер».
Причина: В {IPT} - секции указывается, какие контактные площадки, каким выводам компонента соответствуют, следовательно, число параметров в этой секции должно совпадать с числом выводов компонента.
Действие: Если в конфигурации утилиты PDIFOUT, осуществляющей               преобразование из PCB файлов в PDF не выбрано «Include Pin Name in Subcomponent Section», то {IPT} – секция имеет следующий формат: {IPT  5  5 3 …}, где каждый из членов в скобках  – тип контактной площадки для вывода компонента. Последовательность выводов повторяет порядок определения выводов в разделе {COMP_DEF}. Иначе {IPT} – секция имеет формат: {IPT 1 5 2 5 3 3  …}, где каждая из пар в скобках  – имя вывода компонента и тип контактной площадки для него. В текстовом редакторе определить какой контакт не описан в {IPT} – секции (или введен лишний контакт) и исправить некорректность.


Если определить ошибку не удастся необходимо получить новый вариант исходного файла.

Error 1044! В описании компонента «имя» подраздел «контакт – цепь» {CN} – секция задан повторно.  Строка «номер».
Причина: В исходном файле, при описании компонента, дважды задана {CN} – секция. (В {CN} - секции указываются, какие цепи подсоединены к выводам компонента).
Действие: Определить компонент, в исходном файле, у которого повторно задана {CN} – секция, и с помощью текстового редактора удалить лишнюю информацию (второй вариант {CN} – секция).
Пример: {CN  XN00183  ?  XN00204  …}, где каждый из членов, в скобках  – имя цепи подходящей к выводу компонента. Последовательность выводов повторяет порядок определения выводов в разделе {COMP_DEF}.

Error 1045! Нет подраздела «контакт – цепь» {CN – секция} в описании компонента «имя».  Строка «номер».
Причина: В исходном файле, в разделе {SUBCOMP} для компонента «имя» не задана {CN} - секция. (В {CN} - секции указываются, какие цепи подсоединены к выводам компонента).
Действие: Получить новый вариант исходного файла или определить, компонент {CN}-секция которого в исходном файле не описана, и с помощью текстового редактора добавить перед подсекцией {ATR} строку: {CN  XN00183  ?  XN00204  …}, где каждый из членов в скобках  – имя цепи, подходящей к выводу компонента. Последовательность выводов повторяет порядок определения выводов в разделе {COMP_DEF}.

Error 1046! Нет подраздела «координаты установки» {Pl - секция} в описании компонента «имя».  Строка «номер».
Причина: В исходном файле, в разделе {SUBCOMP} для компонента «имя» не задана {Pl} - секция. (В {Pl} - секциях описываются координаты установки компонента).
Действие: Получить новый вариант исходного файла или определить компонент, координаты установки которого в исходном файле не описаны, и с помощью текстового редактора добавить перед подсекцией {Ro} строку: {Pl 246  2165}, где 246 и 2165 – координаты установки компонента.


Error 1047! Встретился непредвиденный конец файла в описании «имя» подраздела компонента «имя». Строка «номер».
Причина: При чтении исходного .pdf - файла TopoR в описании одного из подразделов компонента обнаружил конец файла.
Действие: Во внешнем текстовом редакторе определить согласно номеру строки, указанной в сообщении, причину появления непредвиденного конца файла и исправить некорректность.
Если определить ошибку не удастся, необходимо получить новый вариант исходного файла.

Warning 1048: В исходном файле нет раздела компонентов (SUBCOMP).
Причина: В исходном файле отсутствует раздел {SUBCOMP} – раздел описания компонентов.
Действие: Получить новый вариант исходного файла.
Warning 1049: В исходном файле нет задействованных контактов.
Причина: В исходном файле ни один из контактов компонентов не подключен.
2. Предупреждения и ошибки в «Стиле данных»

Warning 1050: В разделе «НАЗНАЧЕНИЕ СЛОЕВ» слои очертания компонентов на верхней стороне не известны.
Причина: В разделе «НАЗНАЧЕНИЕ СЛОЕВ» некорректно описаны слои очертания компонентов на верхней стороне платы.
Действие: Определить слои очертания компонентов на верхней стороне платы в исходном файле и ввести их имена в таблицу в разделе «НАЗНАЧЕНИЕ СЛЕВ», соответственно для верхней стороны.

Warning 1051: В разделе «НАЗНАЧЕНИЕ СЛОЕВ» в слоях очертания компонентов задан слой запрета трассировки «имя».
Причина: В качестве одного или обоих слоев очертания компонентов используется слой запрета трассировки.
Действие: Изменить имя слоя очертания компонентов.

Warning 1052: В разделе «НАЗНАЧЕНИЕ СЛОЕВ» слои очертания компонентов на  нижней стороне платы не известны.
Причина: В разделе «НАЗНАЧЕНИЕ СЛОЕВ» некорректно описаны слои очертания компонентов на нижней стороне платы
Действие: Определить слои очертания компонентов на нижней стороне платы в исходном файле и ввести их имена в таблицу в разделе «НАЗНАЧЕНИЕ СЛЕВ», соответственно для нижней стороны.



Warning 1053: В разделе «НАЗНАЧЕНИЕ СЛОЕВ» слой «имя» является трассировочным.
Причина: В разделе «НАЗНАЧЕНИЕ СЛОЕВ» используется трассировочный слой.
Действие: Определить в разделе «НАЗНАЧЕНИЕ СЛОЕВ», в качестве какого слоя используется сигнальный слой, и изменить эту установку.

Warning 1054: В разделе «ТРАССИРОВОЧНЫЕ СЛОИ» внешний сигнальный слой «имя» - нетрассировочный.
Причина: В разделе «ТРАССИРОВОЧНЫЕ СЛОИ» в качестве верхнего или нижнего сигнального слоя обозначен нетрассировочный слой.
Действие: Определить какие слои являются трассировочными и ввести их имена в соответствующие ячейки таблицы «ВЕРХНИЙ – НИЖНИЙ» в разделе «ТРАССИРОВОЧНЫЕ СЛОИ».

Warning 1055: В разделе «ТРАССИРОВОЧНЫЕ СЛОИ» в качестве слоя барьеров трассировки указан сигнальный слой «имя».
Причина: Барьеры используются для того, чтобы в определенных областях платы запретить прокладку проводников. Следовательно, имена сигнальных слоев и слоев барьеров не должны совпадать.
Действие: Определить слои барьеров в исходном файле и ввести их имена в таблицу в разделе «ТРАССИРОВОЧНЫЕ СЛОИ», соответственно для верхнего и нижнего слоев трассировки.

Warning 1056: В разделе «ТРАССИРОВОЧНЫЕ СЛОИ» слой «имя» не назначен трассировочным, однако он содержит проводники.
Причина: В разделе «ТРАССИРОВОЧНЫЕ СЛОИ» слой, содержащий проводники не обозначен как трассировочный (отсутствует «галочка» в ячейке слева от имени сигнального слоя).
Действие: Система автоматически определяет слои, содержащие проводники и помечает их «звездочкой». Для того чтобы TopoR воспринимал их в качестве трассировочных, необходимо проставить «галочку» в ячейке, расположенной слева от имени сигнального слоя в разделе «ТРАССИРОВОЧНЫЕ СЛОИ».

Warning 1057: В разделе «ТИПЫ КОНТАКТОВ» контактная площадка типа «номер» описана планарной, а внешние слои (верхний и нижний) -нетрассировочные.
Причина: В разделе «ТРАССИРОВОЧНЫЕ СЛОИ» некорректно описаны сигнальные слои: либо сигнальные слои не являются активными (отсутствует «галочка» рядом с именем слоя), либо в качестве верхнего или нижнего слоев введены нетрассировочные слои.


Действие: Определить трассировочные слои и корректно описать их в разделе «ТРАССИРОВОЧНЫЕ СЛОИ».

Warning 1058: В разделе « ТИПЫ КОНТАКТОВ» контактная площадка типа «номер» описана планарной, а назначенный ей слой (верхний или нижний) нетрассировочный.
Причина: В разделе «ТРАССИРОВОЧНЫЕ СЛОИ» некорректно описаны сигнальные слои: либо сигнальные слои не являются активными (отсутствует «галочка» рядом с именем слоя), либо в качестве верхнего или нижнего слоев введены не трассировочные слои.
Действие: Определить какие слои являются трассировочными и корректно описать их в разделе «ТРАССИРОВОЧНЫЕ СЛОИ».

Warning 1059: В разделе «КЛАССЫ ЦЕПЕЙ» нет правила трассировки для проводников шириной  «число» ед. БД.
Причина: В разделе «КЛАССЫ ЦЕПЕЙ» для проводников шириной «число» не определены правила трассировки (минимальный и номинальный зазоры, тип переходного отверстия).
Действие: Описать неучтенные проводники шириной «число» как отдельный класс и соответственно определить правила трассировки цепей этого класса.
Warning 1060: В разделе «КЛАССЫ ЦЕПЕЙ» правило «имя» имеет ширину проводника больше допустимой в P-CAD [число].
Причина: В системе P-CAD допустимая ширина проводника не должна превышать 250 ед. БД, а при определении правил трассировки в разделе «КЛАССЫ ЦЕПЕЙ» это ограничение было нарушено.
Действие: Если планируется использовать результат, полученный в TopoR,  в САПР PCAD, то при описании правил трассировки цепей в разделе «КЛАССЫ ЦЕПЕЙ» необходимо учитывать ограничение этой системы. Ширина проводников не должна превышать 250 ед. БД (максимально возможная ширина, в таком случае, равна 2.5 мм, если в качестве ед. БД используются мм).

Warning 1061: В разделе «КЛАССЫ ЦЕПЕЙ» в классе «имя» цепь с именем «имя» не известна.
Причина: При объединении цепей в классы было введено имя цепи, отсутствующее в исходном файле.
Действие: Определить некорректно введенное имя цепи в разделе «КЛАССЫ ЦЕПЕЙ» и, при необходимости, исправить его (имена цепей, отсутствующие в исходном файле, подсвечиваются).



Warning 1062: В разделе «КЛАССЫ КОМПОНЕНТОВ» в классе «имя» позиционное обозначение компонента «имя» не известно.
Причина: При объединении компонентов в классы было введено имя компонента, отсутствующее в исходном файле.
Действие: Определить некорректно введенное имя компонента в разделе «КЛАССЫ КОМПОНЕНТОВ» и, при необходимости, исправить его (имена компонентов, отсутствующие в исходном файле, подсвечиваются).

Error 1063! В разделе «НАЗНАЧЕНИЕ СЛОЕВ» слой области трассировки «имя» не известен.
Причина: В разделе «НАЗНАЧЕНИЕ СЛОЕВ» в качестве слоя области трассировки указан слой, отсутствующий в исходном файле.
Действие: Определить слой, содержащий информацию об области трассировки и в разделе «НАЗНАЧЕНИЕ СЛОЕВ» ввести имя в ячейку «ОБЛАСТЬ ТРАССИРОВКИ» (обычно используется слой BRDOUT).

Error 1064! Раздел «НАЗНАЧЕНИЕ СЛОЕВ» в слое «имя» не найдена область трассировки.
Причина: В разделе «НАЗНАЧЕНИЕ СЛОЕВ» в качестве слоя области трассировки указан слой, присутствующий в исходном файле, но не содержащий требуемой информации.
Действие: Однозначно определить слой области трассировки и в разделе «НАЗНАЧЕНИЕ СЛОЕВ» ввести имя в ячейку «ОБЛАСТЬ ТРАССИРОВКИ» (обычно используется слой BRDOUT).

Error 1065! В разделе «ТРАССИРОВОЧНЫЕ СЛОИ» слой «имя» объявлен одновременно и верхним, и нижним.
Причина: В разделе «ТРАССИРОВОЧНЫЕ СЛОИ» при определении верхнего и нижнего сигнальных слоев было указано одно и то же имя.
Действие: Окончательно определить, какой слой в исходном файле является верхним, а какой нижним, и сделать соответствующие установки в разделе «ТРАССИРОВОЧНЫЕ СЛОИ» (обычно верхний слой – COMP, нижний – SOLDER).

Error 1066! В разделе «ТРАССИРОВОЧНЫЕ СЛОИ» не отмечено ни одного слоя трассировки.
Причина: В разделе «ТРАССИРОВОЧНЫЕ СЛОИ» не отмечено ни одного слоя (отсутствует «галочка» в ячейке слева от имени сигнального слоя).
Действие: Для того чтобы TopoR воспринимал слои в качестве трассировочных, необходимо проставить «галочку» в ячейке, расположенной слева от имени сигнального слоя в разделе «ТРАССИРОВОЧНЫЕ СЛОИ».



Error 1067! В разделе «ТИПЫ КОНТАКТОВ» у контакта типа «номер» отрицательный диаметр отверстия.
Причина: При описании контактных площадок компонентов был введен отрицательный диаметр отверстия.
Действие: Контактная площадка не может обладать отрицательным диаметром отверстия (отверстие либо есть, то есть имеет положительный диаметр, либо его нет, то есть диаметр равен 0). Следовательно, необходимо изменить значение диаметра отверстия, некорректно описанной контактной площадки.

Error 1068! В разделе «ТИПЫ КОНТАКТОВ» у контакта типа «номер» не положительный диаметр контактной площадки.
Причина: При описании контактных площадок компонентов был введен не положительный диаметр контакта.
Действие: Контактная площадка обладает строго положительным диаметром. Следовательно, необходимо изменить значение ее диаметра – ввести реальные размеры.

Error 1069! В разделе «ТИПЫ КОНТАКТОВ» у контакта типа «номер» диаметр отверстия больше диаметра контактной площадки.
Причина: При описании контактных площадок компонентов был введен диаметр отверстия больше диаметра самого контакта.
Действие: Диаметр отверстия физически не может превышать размеров самого контакта. Необходимо точно определить размеры контакта и исправить некорректное описание контакта в разделе «ТИПЫ КОНТАКТОВ».

Error 1070! Номер зарезервирован.

Error 1071! В разделе «КЛАССЫ ЦЕПЕЙ» правило трассировки «имя» описано несколько раз.
Причина: В разделе «КЛАССЫ ЦЕПЕЙ» повторно описано правило «имя».
Действие: Определить какие параметры для данного класса являются истинными и лишний вариант удалить.

Error 1072! В разделе «КЛАССЫ ЦЕПЕЙ» у правила «имя» ширина проводника не положительна.
Причина: В разделе «КЛАССЫ ЦЕПЕЙ» при описании ширины проводника для некоторого правила было введено отрицательное число или ноль.
Действие:  Ширина проводника может принимать только строго положительное значение. Определить реальные размеры цепи и исправить некорректное описание.



Error 1073! Номер зарезервирован.

Error 1074! В разделе «КЛАССЫ ЦЕПЕЙ» у правила «имя» задан не положительный зазор.
Причина: При описании правил трассировки в разделе « КЛАССЫ ЦЕПЕЙ» было введено не положительное значение зазора для определенного класса.
Действие: Размер зазора может принимать только строго положительное значение. Определить реальные размеры зазора и исправить некорректное описание.
Error 1075! В разделе «КЛАССЫ ЦЕПЕЙ» у правила «имя» зазор в свободных местах монтажа меньше, чем в узких.
Причина: В разделе «КЛАССЫ ЦЕПЕЙ» значение минимального зазора превышает значение номинального.
Действие: При определении правил трассировки цепей, в TopoR помимо номинального зазора задается минимальный, причем трассировщик  будет стараться в процессе оптимизации выдерживать номинальные зазоры. Если же для этого не будет возможности, TopoR начнет уменьшать их вплоть до минимальных. Минимальный зазор не может быть больше номинального, поэтому, необходимо определить истинные значения зазоров и исправить возникшую ошибку.
Error 1076! В разделе «КЛАССЫ ЦЕПЕЙ» у правила «имя» тип подходящего переходного отверстия «номер» не описан в разделе «ТИПЫ КОНТАКТОВ».
Причина: При описании правил трассировки в таблице «ПРАВИЛА ТРАССИРОВКИ ЦЕПЕЙ»  наряду с шириной и зазорами для каждого класса цепей указывается подходящий тип переходного отверстия. Этот тип не описан в разделе «ТИПЫ КОНТАКТОВ».
Действие: Необходимо определить, какой из установленных в таблице «ПРАВИЛА ТРСССИРОВКИ ЦЕПЕЙ» в разделе «КЛАССЫ ЦЕПЕЙ» типов переходных отверстий не указан в разделе «ТИПЫ КОНТАКТОВ», и описать его.

Error 1077! В разделе «КЛАССЫ ЦЕПЕЙ» у правила «имя» тип подходящего переходного отверстия «номер» вне допустимых значений [0 - N] для версий P-CAD младше '6.00'.
Причина: В системе P-CAD версий младше 6.00  допустимое значение типа переходного отверстия не должно превышать 255, а при определении правил трассировки в разделе «КЛАССЫ ЦЕПЕЙ» это ограничение было нарушено.


Действие: Следует изменить значение типа переходного отверстия.

Error 1078! В разделе «КЛАССЫ ЦЕПЕЙ» в правилах трассировки задан тип контактной площадки подходящего переходного отверстия «номер», описанный в разделе «ТИПЫ КОНТАКТОВ» как планарный.
Причина: При описании правил трассировки в таблице «ПРАВИЛА ТРАССИРОВКИ ЦЕПЕЙ»  наряду с шириной и зазорами для каждого класса цепей указывается подходящий тип переходного отверстия. Этот тип описан в разделе «ТИПЫ КОНТАКТОВ» как планарный.
Действие: Поскольку переходное отверстие – сквозной переход из одного слоя в другой, необходимо описать его в разделе «ТИПЫ КОНТАКТОВ» как штыревой.

Error 1079! В разделе «КЛАССЫ ЦЕПЕЙ» класс «имя» описан несколько раз.
Причина: В разделе «КЛАССЫ ЦЕПЕЙ» повторно описан класс «имя».
Действие: Определить какое правило для данного класса является истинными и лишний вариант удалить.

Error 1080! В разделе «КЛАССЫ ЦЕПЕЙ» для класса «имя» не указано правило трассировки.
Причина: В разделе «КЛАССЫ ЦЕПЕЙ» был создан некоторый класс, а правила трассировки цепей этого класса определены не были.
Действие: Выяснить по каким правилам следует трассировать цепи данного класса, описать их в таблице «ПРАВИЛА ТРАССИРОВКИ ЦЕПЕЙ» и указать соответствие между искомым классом и установленным правилом.

Error 1081! В разделе «КЛАССЫ ЦЕПЕЙ» у класса «имя» не описано правило трассировки «имя».
Причина: В разделе «КЛАССЫ ЦЕПЕЙ» был создан некоторый класс, цепи которого должны трассироваться согласно указанному правилу, а само правило не описано в таблице «ПРАВИЛА ТРАССИРОВКИ ЦЕПЕЙ».
Действие: Определить правила трассировки цепей данного класса и описать их в таблице «ПРАВИЛА ТРАССИРОВКИ ЦЕПЕЙ» под именем указанным для искомого класса.

Error 1082! В разделе «КЛАССЫ ЦЕПЕЙ» в классе «имя» имя цепи «имя» начинается с недопустимого символа – «?».
Причина: Символ «?» в PDF-формате зарезервирован как признак неподключенных контактов. Имена цепей не должны начинаться с этого символа.


Действие: Определить цепь, имя которой начинается с символа «?» и либо удалить данный символ, либо ввести новое имя.

Error 1083! В разделе «КЛАССЫ ЦЕПЕЙ» в заданных классах цепь «имя» указана несколько раз.
Причина: При определении правил трассировки цепей одна и та же цепь была указана в разных классах.
Действие: Однозначно определить правила трассировки для данной цепи и  указать ее имя в соответствующем классе.

Error 1084! В разделе «КЛАССЫ ЦЕПЕЙ» задан не положительный зазор между  проводником и краем платы: «значение».
Причина: В разделе «КЛАССЫ ЦЕПЕЙ» при определении зазора между проводником и краем платы было введено отрицательное число или ноль.
Действие: Зазор может принимать только строго положительное значение. Определить реальные размеры зазора и исправить некорректное описание.

Error 1085! В разделе «КЛАССЫ ЦЕПЕЙ» задан отрицательный шаг установки переходных отверстий: «значение»  «значение».
Причина: В разделе «КЛАССЫ ЦЕПЕЙ» при определении шага установки переходных отверстий было введено отрицательное число.
Действие: Шаг установки переходных отверстий может принимать либо положительное значение, либо ноль (отсутствие сетки). Определить реальные размеры шага и исправить некорректное описание.

Error 1086! В разделе «КЛАССЫ ЦЕПЕЙ» задан отрицательный шаг установки точек ветвлений: «значение»  «значение».
Причина: В разделе «КЛАССЫ ЦЕПЕЙ» при определении шага установки точек ветвлений было введено отрицательное число.
Действие: Шаг установки точек ветвления может принимать либо положительное значение, либо ноль (отсутствие сетки). Определить реальные размеры шага и исправить некорректное описание.

Error 1087! В разделе «КЛАССЫ ЦЕПЕЙ» правило «имя» описано несколько раз.
Причина: В разделе «КЛАССЫ ЦЕПЕЙ» одно и то же правило описано несколько раз.
Действие: Определить какие параметры для данного класса являются истинными и лишний вариант (правило) удалить.

Error 1088! В разделе «КЛАССЫ КОМПОНЕНТОВ» у правила «имя» отрицательный шаг установки компонентов.


Причина: В разделе «КЛАССЫ КОМПОНЕНТОВ» при определении шага установки компонентов было введено отрицательное значение.
Действие: Шаг установки компонентов может принимать либо положительное значение, либо ноль (отсутствие сетки). Определить реальные размеры шага и исправить некорректное описание.
Error 1089! В разделе «КЛАССЫ КОМПОНЕНТОВ» класс «имя» описан несколько раз.
Причина: В разделе «КЛАССЫ КОМПОНЕНТОВ» повторно описан класс «имя».
Действие: Определить какое правило для данного класса является истинными и лишний вариант удалить.
Error 1090! В разделе «КЛАССЫ КОМПОНЕНТОВ» для класса «имя» не указано правило установки компонентов.
Причина: В разделе «КЛАССЫ КОМПОНЕНТОВ» был создан некоторый класс, а правила установки компонентов этого класса определены не были.
Действие: Выяснить по каким правилам следует устанавливать компоненты данного класса, описать их в таблице «ПРАВИЛА УСТАНОВКИ КОМПОНЕНТОВ» и указать соответствие между искомым классом и установленным правилом.
Error 1091! В разделе «КЛАССЫ КОМПОНЕНТОВ» у класса «имя» не описано правило установки компонентов «имя».
Причина: В разделе «КЛАССЫ КОМПОНЕНТОВ» был создан некоторый класс, компоненты которого должны устанавливаться согласно указанному правилу, а само правило не описано в таблице «ПРАВИЛА УСТАНОВКИ КОМПОНЕНТОВ».
Действие: Определить правила установки компонентов данного класса и описать их в таблице «ПРАВИЛА УСТАНОВКИ КОМПОНЕНТОВ» под именем, указанным для искомого класса.

Error 1092! В разделе «КЛАССЫ КОМПОНЕНТОВ» в заданных классах позиционное обозначение компонента «имя» указано несколько раз.
Причина: При определении правил установки компонентов один и тот же компонент был указан в разных классах.
Действие: Однозначно определить правила установки данного компонента и  указать его имя в соответствующем классе.

Error 1093! В разделе «КЛАССЫ КОМПОНЕНТОВ» задан отрицательный зазор между компонентами: «значение».
Причина: В разделе «КЛАССЫ КОМПОНЕНТОВ» при определении зазора между компонентами было введено отрицательное значение.


Зазор может принимать либо положительное значение, либо ноль.
Действие: Определить реальные размеры зазора и исправить некорректное описание.

3. Предупреждения и ошибки в описании корпусов,
установки компонентов и в описании цепей
Error 2001! Не открыть PDIF - файл «имя».
Причина: Файл с заданным именем не существует или не может быть открыт для чтения по какой-нибудь другой причине, например, заблокирован другим процессом.
Действие: Выбрать существующий файл.

Warning 2002: Файл «имя» - не .pdf - файл.
Причина: В базе данных рабочего проекта присутствует ошибка(и), которая не позволяет воспринимать исходный файл как файл формата PDIF, либо он действительно не является файлом формата PDIF.
Действие: Получить новый вариант исходного файла данных рабочего проекта.

Error 2003!  Зарезервировано.

Error 2004!  Нет версии просмотра PDIF-формата ({PDIFvrev}).
Причина: В исходной базе данных рабочего проекта нет подраздела {PDIFvrev}. (В разделе {PDIFvrev}  указывается версия формата файла).
Действие: Получить новый вариант исходного файла данных или  с помощью текстового редактора добавить перед подсекцией {Program “PDIF-OUT Version 4.50”} следующую строку:
{PDIFvrev 4.00}, где число – версия формата.

Error 2005!  Версия PDIF-формата «номер» не поддерживается. Поддерживаются версии 4.xx - 9.xx.  Строка «номер».
Причина: TopoR работает только с файлами формата PDIF версий 4.хх – 9.хх. Другие версии не поддерживаются.
Действие: Получить новый вариант исходного файла.

Error 2006!  Нет единиц измерения ({Dbunit}).Не определить масштаб представления входных данных.
Причина: В исходном файле нет подраздела {Dbunit}. (В разделе {Dbunit} указываются единицы измерения).
Действие: Получить новый вариант исходного файла данных или  с помощью текстового редактора добавить перед подсекцией {DBgrid} следующую строку:
{Dbunit “MIL”}, где надпись в кавычках – единица измерения.

Error 2007!  Неверны единицы измерения.


Строка «номер». Допустимые значения: CMM/MIL или DECIMICRON/CENTIMIL.
Причина: Некорректно определены единицы измерения. (Единицы измерения указываются в подразделе {Dbunit}. Допустимые значения: CMM/MIL или DECIMICRON/CENTIMIL).
Действие: Получить новый вариант исходного файла данных или с помощью текстового редактора исправить подсекцию {Dbunit}:
{Dbunit “MIL”}, где надпись в кавычках – единица измерения.

Error 2008!  Неверно определена структура имен слоев({Lyrstr - секция}) в строке «номер».
Причина: В исходном файле при описании структуры имени слоев была допущена ошибка. Структура слоев определяется в {Lyrstr} – секции, она имеет следующий формат: {Lyrstr “PADCOM” 11 “FLCOMP” 11 … “$$NULL” 0}, где “layer” – имя слоя, n – код цвета для соответствующего слоя.
Действие: Во внешнем текстовом редакторе найти некорректное описание слоя и, согласно формату {Lyrstr} - секции, исправить его. Если определить ошибку не удастся необходимо получить новый вариант исходного файла.

Error 2009!  Нет структуры слоев ({Lyrstr}). Не определить имена слоев трассировки.
Причина: В исходном файле отсутствует секция описания структуры имени слоев - {Lyrstr}.
Действие: {Lyrstr} – секция имеет следующий формат: {Lyrstr “PADCOM” 11 “FLCOMP” 11 … “$$NULL” 0}, где “layer” – имя слоя, n – код цвета для соответствующего слоя.
Во внешнем текстовом редакторе добавить раздел {Lyrstr} перед секцией {Lyrphid}. Если исправить некорректность, таким образом, не удастся необходимо получить новый вариант исходного файла.

Error 2010!  Обнаружен непредвиденный конец файла при чтении структуры слоев БД ({Lyrstr - секция}). Строка «номер».
Причина: При чтении исходного файла в секции {Lyrstr} – секция описания структуры слоев, обнаружен конец файла. Секция {Lyrstr} является одной из начальных секций в структуре PDF – файла. Она имеет следующий формат: {Lyrstr “PADCOM” 11 “FLCOMP” 11 … “$$NULL” 0}, где “layer” – имя слоя, n – код цвета для соответствующего слоя.


Действие: Во внешнем текстовом редакторе определить, согласно формату {Lyrstr} - секции, причину появления непредвиденного конца файла и исправить некорректность. Если определить ошибку не удастся необходимо получить новый вариант исходного файла.

Error 2011!  Нет описания конструкции печатной платы ({ANNOTATE-секция}). Не определить размеры печатной платы.
Причина: В исходном файле, в разделе {ANNOTATE} отсутствует описание конструкции печатной платы. (Не задан слой BRDOUT – слой, в котором обычно изображается контур печатной платы).
Действие: Получить новый вариант исходного файла.

Error 2012! Не задана ОБЛАСТЬ ТРАССИРОВКИ в слое «имя». Смотрите описание ПП ({ANNOTATE - секция}).
Причина: В исходном файле, в разделе {ANNOTATE} отсутствует описание конструкции печатной платы. (Не задан слой BRDOUT – слой, определяющий область трассировки).
Действие: Получить новый вариант исходного файла.

Error 2013!  Размеры платы превышают максимально допустимые (MAX допустимые размеры ПП  -  600 мм ´ 600 мм).
Причина: TopoR не может быть использован для трассировки платы, размеры которой превышают 600 мм ´ 600 мм.
Действие: Если нет строгих требований к размерам печатной платы, необходимо уменьшить их до допустимых пределов.

Error 2014!  В САПР P-CAD ПП слишком удалена от точки (0,0). В PCCARDS сместить плату к точке (0,0) командой MOV/WIN.
Причина: При создании исходного файла во внешней САПР печатная плата была задана относительно далеко от точки с координатами (0,0). Данный файл не может быть обработан.
Действие: Во внешней САПР (например, PCCARDS) сместить плату к точке (0,0).

Warning 2015: Ошибка в описании границы области печатной платы в слое «имя». Раздел {ANNOTATE}. Строка «номер».
Причина: В исходном файле, в разделе {ANNOTATE} при описании границ печатной платы была допущена ошибка. (Обычно, границы печатной платы задаются в слое BRDOUT). Раздел {ANNOTATE} имеет следующий формат:
{ANNOTATE


[Ly “BRDOUT”]
[Ls “SOLID”] [Wd 0]
[Ts 80] [Tj “CC”] [Tr 0 ] [Tm “N”]
{L –700 … -75}          – задаются линии, которые находятся в данном слое, где
…                                   {L (координата х)  (координата у) …}
{L 8375 … 4574}
…
Действие: В текстовом редакторе нужно найти строчку, в которой допущена ошибка и, согласно формату {L} – подсекции, исправить ее. Если таким образом не удалось избавиться от ошибок, то необходимо получить новый вариант исходного файла.

Error 2016!  Повторно задано позиционное обозначение компонента: «имя» {I - секция}. Строка «номер».
Причина: В исходном файле позиционное обозначение компонента описано дважды. ({I} - подсекция описывает уникальные свойства для каждого образца (инстанции) компонента, определенного в {COMP_DEF} – секции, и также связи компонента с выводами корпуса).
Действие: С помощью текстового редактора найти компонент, который в исходном файле описан повторно, и удалить лишнюю информацию (второй вариант описания позиционного обозначения компонента).

Error 2017!  Встретился конец файла при чтении имен контактов в библиотечном элементе «имя». Строка «номер».
Причина:  В исходном файле при чтении имен контактов в библиотечном элементе система FreeStyle Router обнаружила конец файла. Контакты описываются следующим образом: {P41 {Pt24} {Lg0} {Ploc 1250  59}}, где P41 – номер контакта, Pt24 – тип контакта,  Lg0 – логическая эквивалентность,  Ploc 1250  59 – координаты вывода.
Действие: Во внешнем текстовом редакторе определить, согласно формату {P} - секции, причину появления непредвиденного конца файла и исправить некорректность. Если определить ошибку не удастся необходимо получить новый вариант исходного файла.

Error 2018!  Встретился конец файла при чтении подраздела "контакт - цепь" компонента «имя». Строка «номер».
Причина: При чтении исходного файла базы данных в секции {CN} обнаружен конец файла. В {CN} - секции указываются, какие цепи подсоединены к выводам компонента.


Она имеет следующий формат: {CN  XN00183  ?  XN00204  …}, где каждый из членов в скобках  – имя цепи подходящей к выводу компонента. Последовательность выводов повторяет порядок определения выводов в разделе {COMP_DEF}.
Действие: Во внешнем текстовом редакторе определить, согласно формату {CN} - секции, причину появления непредвиденного конца файла и исправить некорректность. Если определить ошибку не удастся необходимо получить новый вариант исходного файла.

Error 2019!  Встретился конец файла при чтении подраздела "выборочный тип КП" компонента «имя». Строка «номер».
Причина: В исходном файле базы данных при чтении подраздела "выборочный тип КП" компонента обнаружен конец файла.
Действие: Во внешнем текстовом редакторе определить, согласно формату подраздела "выборочный тип КП" компонента причину появления непредвиденного конца файла и исправить некорректность. Если определить ошибку не удастся необходимо получить новый вариант исходного файла.

Error 2020!  Контакт «имя» типа «номер» пересекает контакт «имя» типа «номер» в библ. элементе «имя». Строка «номер». См. определение контактов в СТИЛЕ.
Причина: Скорее всего, неверно определена ориентация контактных площадок элемента либо заданы контакты с совпадающими координатами.
Действие: Во-первых, пересечение контактов может быть вызвано некорректным описанием их в стиле трассировки. Следовательно, необходимо в разделе ОПРЕДЕЛИТЬ СТИЛЬ РАЗРАБОТКИ / ТИПЫ КОНТАКТОВ изменить ориентацию контактных площадок.
Во-вторых, пересечение может быть вызвано некорректным описанием контактов в исходном файле. Тогда, с помощью текстового редактора необходимо согласно строке, указанной в сообщении об ошибке, найти данную некорректность и исправить ее.

Error 2021!  Контакт «имя» типа «номер» (цепь «имя») компонента «имя» пересекает контакт «имя» типа «номер» компонента «имя» (цепь «имя»).
Причина Компоненты установлены так, что их контакты пересекаются на верхней или нижней стороне платы.


Действие: Определить контакты каких элементов пересекаются, и в режиме “РЕДАКТИРОВАНИЕ РАЗМЕЩЕНИЕ” или “РУЧНОЕ РЕДАКТИРОВАНИЕ” переместить компоненты так, чтобы их выводы не касались друг друга.
Изменить положение элементов можно также средствами внешней САПР ПП (например, PCAD).

Error 2022!  Длина имени библиотечного элемента вне диапазона 1 - 12.  Строка «номер» ({COMP_DEF - секция}).
Причина: Если количество символов в имени библиотечного элемента превышает 12 символов, TopoR не воспринимает данное имя в качестве имени библиотечного элемента. Обычно в качестве имени библиотечного элемента выступает имя соответствующего .prt-файла в формате 8.3.
Действие: Получить новый вариант исходного файла.

Error 2023! Повторное описание библиотечного элемента «имя».  Строка «номер» ({COMP_DEF - секция}).
Причина: В исходном файле, в разделе {COMP_DEF} один и тот же библиотечный элемент описан дважды. (В {COMP_DEF} - подсекции описываются компоненты, используемые в проекте).
Действие: С помощью текстового редактора найти компонент, который в исходной базе данных описан повторно, и удалить лишнюю информацию из файла (второй вариант описания компонента).

Error 2024!  Не заданы координаты вывода в описании библиотечного элемента «имя».  Строка «номер».
Причина: При описании компонента в {PIN_DEF} – секции не были заданы координаты его вывода. Координаты выводов в {PIN_DEF} – секции описываются следующим образом: {P41 {Pt24} {Lg0} {Ploc 1250  59}}, где P41 – номер контакта, Pt24 – тип контакта,  Lg0 – логическая эквивалентность,  Ploc 1250  59 – координаты вывода.
Действие: В текстовом редакторе, нужно найти строчку, в которой не описаны координаты вывода и, согласно формату этой подсекции исправить некорректность. Если таким образом не удалось избавиться от ошибок, то необходимо получить новый вариант исходного файла.

Warning 2025:  Тип КП «номер» не определен в слоях трассировки. См. описание типа КП и слои трассировки в СТИЛЕ ДАННЫХ.


Причина: При ОПРЕДЕЛЕНИИ СТИЛЯ РАЗРАБОТКИ один из внешних слоёв печатной платы (например, COMP) был объявлен нетрассировочным, но на эту сторону платы установлен компонент с планарными выводами (SMD). Невозможно осуществить соединения цепей с выводами этого компонента.
Действие: Переставить компонент на другую сторону платы или сделать слой трассировочным.

Error 2026!  Ошибка в описании координат контакта библиотечного элемента «имя».  Строка «номер».
Причина: В описании компонента, в {PIN_DEF} – секции, при определении координат его выводов была допущена ошибка. Координаты выводов в {PIN_DEF} – секции описываются следующим образом: {P41 {Pt24} {Lg0} {Ploc 1250  59}}, где P41 – номер контакта, Pt24 – тип контакта,  Lg0 – логическая эквивалентность,  Ploc 1250  59 – координаты вывода.
Действие: В текстовом редакторе, нужно найти строчку, в которой при определении координат вывода была допущена ошибка и, согласно формату этой подсекции, исправить некорректность. Если таким образом не удалось избавиться от ошибок, то необходимо получить новый вариант исходного файла.

Error 2027! Координаты контакта вне диапазона [+/- 30000]. Библиотечный элемент «имя». Строка «номер».
Причина: При создании исходного файла во внешней САПР компонент был установлен относительно далеко от точки с координатами (0,0). (Допустимый диапазон координат расположения выводов компонента             +/-30000).  Данный файл не может быть обработан.
Действие: Во внешней САПР (например, PCCARDS) сместить компонент в разрешенную область либо в текстовом редакторе изменить координаты расположения выводов компонента вручную, например {P41 {Pt24} {Lg0} {Ploc 1250  59}}, где P41 – номер контакта, Pt24 – тип контакта,  Lg0 – логическая эквивалентность,  Ploc 1250  59 – координаты вывода.

Warning 2028: Контур очертания библиотечного элемента «имя» описан неверно.  Строка «номер».
Причина: В исходном файле, в разделе {PIC} при описании графики библиотечного элемента была допущена ошибка.


Действие: В текстовом редакторе нужно найти строчку, в которой допущена ошибка и, согласно формату {PIC} – подсекции, исправить ее. Если таким образом не удалось избавиться от ошибок, то необходимо получить новый вариант исходного файла.

Warning 2029: Координаты очертания библиотечного элемента «имя» вне диапазона [+/- 30000]. Строка «номер».
Причина: При создании исходного файла во внешней САПР компонент был установлен относительно далеко от точки с координатами (0,0). (Допустимый диапазон координат расположения компонентов +/- 30000).  Данный файл не может быть обработан.
Действие: Во внешней САПР (например, PCCARDS) сместить компонент в разрешенную область.

Error 2030!  Длина имени библиотечного элемента ({I - секция}) вне диапазона 1 - 12: «имя». Строка «номер».
Причина: Если количество символов в имени библиотечного элемента превышает 12 символов, TopoR не воспринимает данное имя в качестве имени библиотечного элемента. Обычно в качестве имени библиотечного элемента выступает имя соответствующего .prt-файла в формате 8.3.
Действие: Получить новый вариант исходной базы данных.

Error 2031!  Длина позиционного обозначения компонента вне диапазона 1 - 8: «имя».  Строка «номер».
Причина: TopoR игнорирует начальные и завершающие пробелы в именах. Пустые имена и имена, длиннее 8 символов не допускаются. При создании PDIF файлов PDIFOUT старших версий присваивает всем безымянным компонентам временные имена по принципу UC + восьмизначный номер, что в совокупности составляет 10 символов.
Действие:
Можно сделать одно из двух: или дать всем компонентам имена допустимой длины или в любом текстовом редакторе сделать контекстную замену в PDIF файле всех вхождений "UC00" на, например, "UC". Главное, уменьшить размер имён и при этом случайно не получить какое-нибудь уже существующее имя.

Error 2032!  Перед описанием компонента нет описания его библиотечного элемента. Компонент «имя». Строка «номер».


Причина: В исходном файле перед описанием одного из компонентов отсутствует информация об его библиотечном элементе.
Действие: Получить новый вариант исходного файла.

Warning 2033: Повторное описание подраздела "контакт - цепь" {CN - секция} у компонента «имя». Строка «номер». Повторные {CN - секции} игнорируются.
Причина: В исходном файле при описании компонента дважды задана {CN} – секция. (В {CN} - секции указываются, какие цепи подсоединены к выводам компонента).
Действие: С помощью текстового редактора найти компонент в исходной базе данных, у которого повторно задана {CN} – секция, и удалить лишнюю информацию из файла (второй вариант {CN – секции}).
Пример: {CN  XN00183  ?  XN00204  …}, где каждый из членов в скобках  – имя цепи подходящей к выводу компонента. Последовательность выводов повторяет порядок определения выводов в разделе {COMP_DEF}.

Error 2034!  Длина имени цепи «имя» вне диапазона 1 - 8 или неверно использован спец. символ PDIF-формата. Компонент «имя».  Строка «номер».
Причина: TopoR игнорирует начальные и завершающие пробелы в именах. Пустые имена и имена, длиннее 8 символов не допускаются. При создании PDIF файлов PDIFOUT старших версий присваивает всем безымянным цепям временные имена по принципу UN + восьмизначный номер, что в совокупности составляет 10 символов.
Действие: Можно сделать одно из двух: или дать всем цепям имена допустимой длины, что довольно утомительно, или в любом текстовом редакторе сделать контекстную замену в PDIF файле всех вхождений "UN00" на, например, "UN", что гораздо быстрее. Главное, уменьшить размер имён и при этом случайно не получить какое-нибудь уже существующее имя.
Если же ошибка вызвана некорректным использованием специальных символов PDIF – формата, то необходимо либо удалить его, либо заменить другим символом.

Warning 2035: {CN – секция} Имя цепи «имя» по правилам PDIF формата равнозначно имени цепи для неподключенного контакта – «?».


Строка «номер».
Причина: Символ «?» в PDIF формате зарезервирован как признак неподключенных контактов. Имена цепей не должны начинаться с этого символа.

Warning 2036:  Число контактов в библиотечном элементе – «число», а число имен в {CN} - секции, задающей подключение контактов компонента «имя», равно «число». Строка «номер».
Причина: В {CN} – секции указываются, какие цепи подсоединены к выводам компонента, следовательно, число параметров в этой секции должно совпадать с числом контактов в библиотечном элементе. {CN} – секция имеет следующий формат: {CN  XN00183  ?  XN00204  …}, где каждый из членов в скобках  – имя цепи подходящей к выводу компонента. Последовательность выводов повторяет порядок определения выводов в разделе {COMP_DEF}.
Действие: Если в конфигурации утилиты PDIFOUT, осуществляющей               преобразование из PCB-файлов в PDF не выбрано «Include Pin Name in Subcomponent Section», то {CN} – секция имеет следующий формат: {CN  XN00183  ?  XN00204  …}, где каждый из членов в скобках  – имя цепи подходящей к выводу компонента. Последовательность выводов повторяет порядок определения выводов в разделе {COMP_DEF}. Иначе {CN} – секция имеет формат: {CN  1 XN00183  2 ? 3 XN00204  …}, где каждая из пар в скобках  – имя вывода компонента и подключенной к нему цепи. В текстовом редакторе определить какой контакт не описан в {CN} – секции (или введен лишний контакт) и исправить некорректность. Если найти ошибку не удастся необходимо получить новый вариант исходного файла.

Warning 2037: Повторное описание подраздела "выборочный тип контакта" ({IPT}) у компонента «имя». Строка «номер». Повторные {IPT} - секции игнорируются.
Причина: В исходном файле, в разделе {SUBCOMP}, {IPT} - секция описана дважды для одного компонента. (В {IPT} - секциях описываются типы контактов компонента).
Действие: С помощью текстового редактора найти компонент контакт, которого в исходном файле описан повторно, и удалить лишнюю информацию (второй вариант описания контакта компонента).



Warning 2038:  Число контактов в библиотечном элементе –«число», а число параметров в {IPT - секции}, задающей изменение типа КП компонента «имя», равно «число». Строка «номер». Секция {IPT} ("выборочный тип контакта") игнорируется.
Причина: В {IPT} - секции указывается, какие контактные площадки, каким выводам компонента соответствуют, следовательно, число параметров в этой секции должно совпадать с числом выводов компонента.
Действие: Если в конфигурации утилиты PDIFOUT, осуществляющей               преобразование из PCB-файлов в .PDF не выбрано «Include Pin Name in Subcomponent Section», то {IPT} – секция имеет следующий формат: {IPT  5  5 3 …}, где каждый из членов в скобках  – тип контактной площадки для вывода компонента. Последовательность выводов повторяет порядок определения выводов в разделе {COMP_DEF}. Иначе {IPT} – секция имеет формат: {IPT 1 5 2 5 3 3  …}, где каждая из пар в скобках  – имя вывода компонента и тип контактной площадки для него. В текстовом редакторе определить какой контакт не описан в {IPT} – секции (или введен лишний контакт) и исправить некорректность. Если определить ошибку не удастся необходимо получить новый вариант исходного файла.

Warning 2039:  Повторно задана точка привязки компонента ({Pl - секция}). Компонент «имя». Строка «номер».
Причина: В исходном файле дважды описана точка привязки компонента. (Для одного компонента описаны две {Pl} – секции. В {Pl} - секциях указываются координаты точки привязки компонента).
Действие: С помощью текстового редактора найти компонент, точка привязки которого в исходном файле задана повторно, и удалить лишнюю информацию (второй вариант описания точи привязки компонента).

Warning 2040: Неверно описаны координаты точки привязки компонента ({Pl}). Компонент «имя». Строка «номер».
Причина: Координаты точки привязки компонента задаются в {Pl} – секциях. {Pl} – секция имеет следующий формат: {Pl 246  2165}, где числа в скобках – координаты точки привязки.


Действие: В текстовом редакторе найти компонент, точка привязки которого неверно описана и, согласно формату {Pl} – подсекции, исправить ее. Если найти ошибку не удастся необходимо получить новый вариант исходного файла.

Warning 2041: Ориентация компонента вне допустимых значений [0 - 3].  Компонент «имя».  Строка «номер».
Причина: Ориентация компонентов задается в {Ro} – подсекциях. {Ro} – подсекция имеет следующий формат: {Ro 1}, где цифра – угол поворота компонента (0 – нет, 1 – 90 градусов, 2 – 180 градусов и 3 – 270 градусов). Следовательно, значения, указывающие ориентацию компонента, должны находиться в диапазоне от 0 до 3.
Действие: В текстовом редакторе найти компонент, ориентация которого задана некорректно и, согласно формату {Ro} – подсекции, исправить ошибку.

Warning 2042: Угол поворота компонента вне диапазона [1 - 89].  Компонент «имя». Строка «номер».
Причина: Угол поворота компонентов относительно ориентации задается в {Pa} – подсекциях. {Pa} – подсекция имеет следующий формат: {Pa 45}, где цифра – угол поворота компонента. Значения угла поворота должны находиться в диапазоне от 1 до 89.
Действие: В текстовом редакторе найти компонент, ориентация которого задана некорректно и, согласно формату {Pa} – подсекции, исправить ошибку.

Warning 2043: Параметр фиксации компонента вне допустимых значений [0 - 1].  Компонент «имя».  Строка «номер».
Причина: Фиксация компонентов задается в {At} – подсекциях.{At} – подсекция имеет следующий формат: {At FIXED 1 77 88}, где первая цифра – определяет фиксацию компонента (0 – нет, 1 – компонент зафиксирован). Следовательно, значения, указывающие фиксацию компонента, должны находиться в диапазоне от 0 до 1.
Действие: В текстовом редакторе найти компонент, фиксация которого задана некорректно и, согласно формату {At} – подсекции, исправить ошибку.
Замечание: В формате PDIF разных версий фиксация компонентов задается отличающимися способами.

Error 2044! Не определена точка привязки компонента ({Pl}).


Компонент «имя».  Строка «номер».
Причина: При описании компонента не определена его точка привязки. (Точка привязки компонента задается в {Pl} – подсекции. Она имеет следующий формат: {Pl 246 2165}, где цифры в скобках – координаты точки привязки.)
Действие: В текстовом редакторе найти компонент, точка привязки которого не определена, и, согласно формату {Pl} – подсекции, ввести ее координаты.

Error 2045! Нет подраздела "контакт - цепь" ({CN - секция}). Компонент «имя».  Строка «номер».
Причина: В исходном файле, в разделе {SUBCOMP} для компонента «имя» не задана {CN} - секция. (В {CN} - секции указываются, какие цепи подсоединены к выводам компонента).
Действие: Получить новый вариант исходного файла или с помощью текстового редактора найти компонент, {CN} - секция которого в исходном файле не описана, и добавить перед подсекцией {ATR} следующую строку:
{CN  XN00183  ?  XN00204  …}, где каждый из членов в скобках  – имя цепи подходящей к выводу компонента. Последовательность выводов повторяет порядок определения выводов в разделе {COMP_DEF}.

Warning 2046: Нет раздела описания цепей ({NET_DEF - секция}).
Причина: В исходном файле нет подраздела {NET_DEF}. ({NET_DEF} – подраздел описания цепей. В нем описываются все параметры цепей, присутствующих в проекте. Помимо слоя, типа линии, ширины и некоторых других атрибутов для каждой цепи указываются точные координаты положения ее сегментов на плате.
Действие: Получить новый вариант исходного файла или игнорировать сообщение.

Warning 2047: Раздел описания цепей пуст ({NET_DEF - секция}).
Причина: В исходном файле в подразделе {NET_DEF} отсутствует описание цепей. ({NET_DEF} – подраздел описания цепей. В нем описываются все параметры цепей, присутствующих в проекте. Помимо слоя, типа линии, ширины и некоторых других атрибутов для каждой цепи указываются точные координаты положения ее сегментов на плате.
Действие: Получить новый вариант исходного файла или игнорировать сообщение.



Error 2048!  Слишком сложный проект (цепей более «число»).
Причина: Число цепей в базе данных печатной платы превосходит допустимое значение 1024. (приблизительные данные).
Действие: TopoR не может быть использован для обработки данного проекта.

Error 2049! Повторно описана цепь с именем «имя». Раздел NET_DEF  подраздел N. Строка «номер».
Причина: В исходном файле, в разделе {NET_DEF}, {DG} - дважды описана одна и та же цепь.
Действие: В текстовом редакторе найти цепь, которая в исходном файле описана повторно, и удалить лишнюю информацию (второй вариант описания цепи).

Error 2050! В строке «номер» длина имени цепи вне диапазона 1-8 или неверно использован спец. символ: «имя».
Причина: TopoR игнорирует начальные и завершающие пробелы в именах. Пустые имена и имена, длиннее 8 символов не допускаются. При создании PDIF файлов PDIFOUT старших версий присваивает всем безымянным цепям временные имена по принципу UN + восьмизначный номер, что в совокупности составляет 10 символов.
Действие: Можно сделать одно из двух: или дать всем цепям имена допустимой длины, что довольно утомительно, или в любом текстовом редакторе сделать контекстную замену в PDIF файле всех вхождений "UN00" на, например, "UN", что гораздо быстрее. Главное, уменьшить размер имён и при этом случайно не получить какое-нибудь уже существующее имя.
Если же ошибка вызвана некорректным использованием специальных символов PDIF – формата, то необходимо либо удалить его, либо заменить другим символом.

Error 2051! Имя цепи, начинающееся со знака «?» - недопустимо. В PDIF - это имя неподключенных контактов. Строка «номер».
Причина: В исходной базе данных некорректно задано имя цепи. (Имя не может начинаться со знака «?», в PDIF - это имя неподключенных контактов.)
Действие: В текстовом редакторе найти цепь имя, которой начинается со знака «?» и либо удалить его, либо заменить другим символом или буквой, причем проделать это необходимо на всем протяжении файла, где встречается данное имя.



Warning 2052: Повторно задан подраздел "описание трасс цепи" ({DG - секция}). Цепь «имя». Строка «номер».
Причина: В исходном файле, в разделе {NET_DEF}, {DG} - секция описана дважды для одной цепи. (В {DG} - секциях описываются параметры цепей).
Действие: В текстовом редакторе найти цепь, параметры которой в исходном файле описаны повторно, и удалить лишнюю информацию (второй вариант описания цепи).

Warning 2053: Нарушен порядок описания цепи (секция {DG} задана после секции {ATR}). Цепь «имя». Строка «номер».
Причина: В исходном файле, в разделе {NET_DEF}, {DG} - секция задана после секции {ATR}. Согласно структуре PDIF – файла сначала должны быть описаны основные параметры цепи (слой, где она расположена, тип линии, толщина) и лишь за тем параметры, которые задаются через атрибуты, то есть секция {DG} должна предшествовать секции {ATR}.
Действие: В текстовом редакторе найти цепь, при описании которой нарушена последовательность введения параметров, и поменять местами соответственно секции {ATR} и {DG}.

WARNING 2054: Нарушен порядок описания цепи (секция W, V или Arc перед DG). Цепь «имя». Строка «номер».
Причина: В исходном файле, в разделе {NET_DEF}, {DG} - секция задана после секций {W}, {V} или {Arc }. Согласно структуре PDIF – файла сначала должны быть описаны основные параметры цепи (слой, где она изображена, тип линии, толщина) и лишь за тем координаты ее расположения, то есть секция {DG} должна предшествовать секциям {W}, {V} и {Arc}.
Действие: В текстовом редакторе найти цепь, при описании которой нарушена последовательность введения параметров и поменять местами соответственно секции {W, {V или {Arc }}} и {DG}.

Warning 2055: Нарушен порядок описания цепи (секция W, V или Arc после ATR). Цепь «имя». Строка «номер».
Причина: В исходном файле, в разделе {NET_DEF}, {W}, {V} или {Arc} - секции заданы после {ATR} - секции. Согласно структуре PDIF – файла сначала должны быть описаны координаты расположения цепи на плате и лишь за тем параметры, которые задаются через атрибуты, то есть секции {W, {V или {Arc}}} должны предшествовать секции {ATR}.


Действие: В текстовом редакторе найти цепь, при описании которой нарушена последовательность введения параметров и поменять местами соответственно секции {ATR} и {W}, {V} или {Arc }.

Warning 2056: Ширина трассы больше допустимой в САПР P-CAD [«число» ед. базы данных].  Цепь «имя». Строка «номер».
Причина: При описании правил трассировки для цепи задана ширина больше допустимой в САПР PCAD.
Действие: Если результат трассировки, полученной в TopoR,  в дальнейшем будет использован  в САПР PCAD, необходимо учитывать ограничения этой системы.
Для версии САПР PCAD 8.5 ограничение ширины составляет 255 единиц.

Warning 2057: В цепи определены трассы в нетрассировочном слое. Они игнорируются. Цепь «имя». Строка «номер».
Причина: Возможно, что в исходном файле слой объявлен трассировочным, но при «ОПРЕДЕЛЕНИИ СТИЛЯ РАЗРАБОТКИ» в разделе «ТРАССИРОВОЧНЫЕ СЛОИ» этот слой не отмечен (отсутствует «галочка» в ячейке слева от имени сигнального слоя).
Действие: TopoR автоматически определяет слои, содержащие проводники. Для того чтобы Topor  воспринимал их в качестве трассировочных, необходимо проставить «галочку» в ячейке, расположенной слева от имени сигнального слоя в разделе «ТРАССИРОВОЧНЫЕ СЛОИ».

Warning 2058:  Ошибка в описании геометрии проводника {W}. Цепь «имя». Строка «номер».
Причина: При описании геометрии проводника в {W} – секции была допущена ошибка. {W} – секция имеет следующий формат: {W 1150 130 1150 180 …}, где цифры в скобках – соответственно Х иY координаты сегментов проводника.
Действие: С помощью текстового редактора определить, согласно формату {W} – подсекции, некорректность в описании геометрии проводника и исправить ее. Если найти ошибку не удалось необходимо получить новый вариант исходного файла.

Warning 2059: Недопустимый подраздел (C, R, Fr или L) в трассировочном слое.  Цепь «имя».  Строка «номер».
Причина: В исходном файле, в разделе {NET_DEF} допустимы только  {W}, {V} или {Arc} – секции. {C}, {R}, {Fr} и {L} – секции недопустимы.



Warning 2060: Повторно задан подраздел "атрибуты цепи". Цепь «имя».  Строка «номер».
Причина: В исходном файле, при описании цепи, дважды задана {ATR} – подсекция. В {ATR} - подсекции указываются атрибуты цепи.
Действие: С помощью текстового редактора найти в исходном файле цепь, при описании которой повторно задана {ATR} – подсекция, и удалить лишнюю информацию из файла (второй вариант {ATR} – подсекции).

Warning 2061: Для цепей, определенных правилом «имя», задается дополнительное правило трассировки для трасс с шириной проводника «ширина» ед..
Причина: Исходный файл данных не совсем соответствует применяемому СТИЛЮ РАЗРАБОТКИ. TopoR автоматически заводит новые правила (но не добавляя их в СТИЛЬ РАЗРАБОТКИ).
Действие: Корректно ОПРЕДЕЛИТЬ СТИЛЬ РАЗРАБОТКИ. Каждый новый проект лучше держать в отдельном каталоге и создавать для него новый СТИЛЬ РАЗРАБОТКИ! В особенности не следует держать в одном каталоге проекты, работающие с различными единицами (дюймовыми и метрическими)!

Error 2062!  Неверно заданы координаты установки переходного отверстия {V – секция}. Цепь «имя». Строка «номер».
Причина: При описании координат установки переходного отверстия в {V} – секции была допущена ошибка. {V} – секция имеет следующий формат: {V 6204  3460  0}, где первые две цифры в скобках – соответственно Х и Y координаты установки переходного отверстия.
Действие: С помощью текстового редактора определить, согласно формату {V} – подсекции, некорректность в описании координат установки переходного отверстия и исправить ее. Если найти ошибку не удалось, необходимо получить новый вариант исходного файла.

Warning 2063: Тип КП «номер» описан не как сквозное переходное отверстие (ПО). Цепь «имя». Строка «номер».
Причина: При описании типа переходного отверстия в {V} – секции была допущена ошибка. {V} – секция имеет следующий формат: {V 6204  3460  0}, где последняя цифра в скобках – тип контактной площадки, назначенной переходному отверстию.


При ОПРЕДЕЛЕНИИ СТИЛЯ РАЗРАБОТКИ в разделе « ТИПЫ КОНТАКТОВ» этот тип был описан как планарный.
Действие: Корректно ОПРЕДЕЛИТЬ СТИЛЬ РАЗРАБОТКИ. Поскольку переходное отверстие – сквозной переход из одного слоя в другой, необходимо описать его в разделе «ТИПЫ КОНТАКТОВ» как штыревой. Либо с помощью текстового редактора изменить, согласно формату {V} – подсекции, тип переходного отверстия на номер, соответствующий штыревому типу, например, 0.

Warning 2064: Зарезервировано.

Error 2065!  Неверно использован PDIF спец. символ ( {, [, ],}, " или %%) в имени слоя. Слой «имя». Строка «номер».
Причина: В исходном файле некорректно использованы PDIF - специальные символы.
Действие: С помощью внешнего текстового редактора, в указанной строке исправить некорректность (ввести недостающий или удалить лишний символ).

Warning 2066: Нет задействованных контактов.
Причина: В исходном файле ни один из контактов компонентов не подключен.

Error 2067!  В описании контакта не указан его тип {Pt}. Библиотечный элемент «имя».  Строка «номер».
Причина: В исходном файле в описании контакта не указан его тип, (отсутствует подраздел {Pt}). Типы контактов в {PIN_DEF} – секции описываются следующим образом: {P41 {Pt24} {Lg0} {Ploc 1250  59}}, где P41 – номер контакта, Pt24 – тип контакта,  Lg0 – логическая эквивалентность,  Ploc 1250  59 – координаты вывода.
Действие: В текстовом редакторе, нужно найти строчку, в которой не описан тип контакта и, согласно формату этой подсекции ввести его.
Если таким образом не удалось избавиться от ошибок, то необходимо получить новый вариант исходного файла.

Warning 2068: Длина имени контакта, заданного в описании библиотечного элемента «имя» ({PIN_DEF-секция}), вне диапазона 1 - 8: «имя». Строка «номер».
Причина: Если количество символов превышает 8 символов, система TopoR не воспринимает данное обозначение в качестве имени контакта.

Error 2069!  У компонента «имя» в описании развернутого формата {CN - секции указан контакт с длиной имени вне диапазона 1 - 8: «имя».


Строка «номер».
Причина: Если количество символов превышает 8 символов, TopoR не воспринимает данное обозначение в качестве имени контакта.
Warning 2070: Длина имени контакта, заданного в описании развернутого формата {IPT - секции}, вне диапазона 1 - 8: «имя».  Строка «номер». {IPT} игнорируется.
Причина: Если количество символов превышает 8 символов, TopoR не воспринимает данное обозначение в качестве имени контакта.

Warning 2071: Имя контакта «имя» повторно задано в описании {PIN_DEF - секции} ({P-подсекция}). Строка «номер».
Причина: В исходном файле, в {PIN_DEF} – секции повторно задано имя контакта. (Один и тот же контакт компонента описан дважды).
Действие: С помощью текстового редактора найти компонент, у которого дважды описан один и тот же контакт (две одинаковые  {P} – подсекции), и удалить лишнюю информацию (второй вариант описания контакта).

Error 2072!  Имя контакта «имя» повторно задано в описании развернутого формата {CN-секции}. Строка «номер».
Причина: В исходном файле, в {CN} - секции повторно задано имя контакта.
Действие: С помощью текстового редактора найти контакт, имя которого в {CN} - секции описано повторно, и удалить лишнюю информацию (второй вариант описания контакта).

Warning 2073: Имя контакта «имя» повторно задано в описании развернутого формата {IPT-секции}. Строка «номер». Секция "выборочный тип контакта" игнорируется.
Причина: В исходном файле, в {IPT} - секции повторно задано имя контакта.
Действие: С помощью текстового редактора найти контакт, имя которого в {IPT} - секции описано повторно, и удалить лишнюю информацию (второй вариант описания контакта).

Error 2074!  Имени контакта «имя», заданного в развернутом формате {CN - секции}, нет в описании библиотечного элемента ({PIN_DEF-секция}). Строка «номер».
Причина: В описании контактов библиотечного элемента - {PIN_DEF} - секция не заданы контакты, описанные в {CN} – секции.
Действие: С помощью текстового редактора определить согласно формату {CN} – секции некорректность в описании и исправить ее.


Если исправить ошибку не удалось, необходимо получить новый вариант исходного файла.

Warning 2075: Имени контакта «имя», заданного в развернутом формате {IPT-секции}, нет в библиотечном элементе ({PIN_DEF-секция}). Строка «номер». {IPT} игнорируется.
Причина: В описании контактов библиотечного элемента - {PIN_DEF} - секции не заданы контакты, описанные в {IPT} – секции. Эти контакты игнорируются.
Действие: С помощью текстового редактора определить, согласно формату {CN} – секции, некорректность в описании и исправить ее. Если исправить ошибку не удалось, необходимо получить новый вариант исходного файла.

Error 2076!  Не ввести формат {CN - секции} с именами выводов из-за ошибок в описании контактов ({PIN_DEF-секция}) библиотечного элемента. Компонент «имя». Строка «номер».
Причина: В связи с некорректным описанием контактов компонента в {PIN_DEF} – секции не ввести формат {CN} – секции. Секция {PIN_DEF} имеет следующий формат:
{PIN_DEF
[Ly “PIN”]                                - слой в котором находится компонент
{P 10 {Pt 4}{Lq 0}{Ploc 0 0}}     – имя и параметры контактов
…
{P 41 {Pt 4}{Lq 0}{Ploc 109 0}}
}
Действие: С помощью текстового редактора определить согласно формату {PIN_DEF} – подсекции некорректность в описании контактов и исправить ее. Если найти ошибку не удалось, необходимо получить новый вариант исходного файла.

Warning 2077: Не ввести формат {IPT-секции} с именами выводов из-за ошибок в описании контактов ({PIN_DEF-секция}) библиотечного элемента. Компонент «имя». Строка «номер».
Причина: В связи с некорректным описанием контактов компонента в {PIN_DEF} – секции не ввести формат {IPT} – секции. Секция {PIN_DEF} имеет следующий формат:
{PIN_DEF
[Ly “PIN”]                                - слой в котором находится компонент
{P 10 {Pt 4}{Lq 0}{Ploc 0 0}}     – имя и параметры контактов
…
{P 41 {Pt 4}{Lq 0}{Ploc 109 0}}
}
Действие: С помощью текстового редактора определить, согласно формату {PIN_DEF} – подсекции, некорректность в описании контактов и исправить ее.


Если найти ошибку не удалось, необходимо получить новый вариант исходного файла.

4. Предупреждения и ошибки при ручной  расстановке компонентов
Warning 3001a: Незакрепленный элемент «имя» пересекает барьер размещения на верхней стороне платы. Это может помешать при автоматическом перемещении компонентов, такой компонент не будет способен двигаться.
Причина: При расстановке компонентов на плате компонент был помещен в область запрета размещения на верхней стороне платы.
Действие: Определить, какой компонент пересекает барьер размещения, и в режиме «РЕДАКТИРОВАНИЕ РАЗМЕЩЕНИЯ»   или “РУЧНОЕ РЕДАКТИРОВАНИЕ”   перетащить его на свободную область платы.
Warning 3001b: Незакрепленный элемент «имя» пересекает барьер размещения на  нижней стороне платы. Это может помешать при автоматическом перемещении компонентов, такой компонент не будет способен двигаться.
Причина: При расстановке компонентов на плате компонент был помещен в область запрета размещения на нижней стороне платы.
Действие: Определить, какой компонент пересекает барьер размещения, и и в режиме «РЕДАКТИРОВАНИЕ РАЗМЕЩЕНИЯ»   или “РУЧНОЕ РЕДАКТИРОВАНИЕ”   перетащить его на свободную область платы.

Warning 3002a: Очертания незакрепленных элементов «имя» и «имя» пересекаются на верхней стороне платы. Перекрытие очертаний компонентов может помешать при автоматическом перемещении компонентов, перекрывающиеся компоненты не разъединятся.
Причина: При расстановке компонентов на плате они были расположены так, что их очертания пересекаются на верхней стороне платы.
Действие: Определить, очертания, каких компонентов пересекаются, и в режиме «РЕДАКТИРОВАНИЕ РАЗМЕЩЕНИЯ»   или “РУЧНОЕ РЕДАКТИРОВАНИЕ”   переместить компоненты так, чтобы их очертания не касались друг друга.

Warning 3002b: Очертания незакрепленных элементов «имя» и «имя» пересекаются на нижней стороне платы. Перекрытие очертаний компонентов может помешать при автоматическом перемещении компонентов, перекрывающиеся компоненты не разъединятся.


Причина: При расстановке компонентов на плате они были расположены так, что их очертания пересекаются на нижней стороне платы.
Действие: Определить, очертания каких компонентов пересекаются, и и в режиме «РЕДАКТИРОВАНИЕ РАЗМЕЩЕНИЯ»   или “РУЧНОЕ РЕДАКТИРОВАНИЕ”   переместить компоненты так, чтобы их очертания не касались друг друга.

Warning 3003: Элемент «имя» вне зоны трассировки «имя слоя».
Причина: При расстановке компонентов на плате компонент оказался вне зоны трассировки. Такие компоненты исключаются из трассировки.
Действие: Определить, какой компонент оказался вне зоны трассировки, и, если необходимо, и в режиме «РЕДАКТИРОВАНИЕ РАЗМЕЩЕНИЯ»   или “РУЧНОЕ РЕДАКТИРОВАНИЕ”     перетащить его на свободную область платы (в зону трассировки).

E3004! Контакт «номер» типа «номер» элемента «имя» (цепь «имя») пересекается с контактом «номер» типа «номер» элемента «имя» (цепь «имя»).
Причина: При расстановке компонентов на плате они были установлены так, что их выводы пересекаются на верхней или нижней сторонах платы.
Действие: Определить, выводы каких компонентов пересекаются, в режиме «РЕДАКТИРОВАНИЕ РАЗМЕЩЕНИЯ»   или “РУЧНОЕ РЕДАКТИРОВАНИЕ”     переместить компоненты так, чтобы их выводы не касались друг друга.

5. Предупреждения и ошибки, возникающие при
генерации .PDF файла

Error 4002! Не открыть файл «имя».
Причина: Исходный файл не существует или не может быть открыт для чтения по какой-нибудь другой причине, например, заблокирован другим процессом. Исходный файл данных необходимо сохранять до конца проектирования!
Действие: Восстановить исходный файл данных, если имеется его копия, или получить новый вариант исходного файла.

Error 4003! Не открыть создаваемый  PDIF - файл  «имя».
Причина: Файл не может быть открыт для записи по какой-нибудь причине, например, нет места на диске или диск защищён от записи или файл с таким именем уже существует и заблокирован другим процессом.
Действие: Выяснить причину и устранить её.


Можно также попробовать изменить имя создаваемого файла.
W4004: Файл «имя» не база данных  рабочего проекта разрабатываемого устройства с тем же именем.
Причина: Исходный файл испорчен или подменен. Исходный файл данных необходимо сохранять до конца проектирования! В файле присутствует ошибка(и), которая не позволяет воспринимать файл как файл формата PDIF, либо файл действительно не является файлом формата PDIF.
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла.

Error 4006! Начало PDIF файла – не раздел «имя проекта» {COMPONENT}.
Причина: Исходный файл был испорчен или подменен. Исходный файл данных необходимо сохранять до конца проектирования! В исходном файле раздел {COMPONENT} либо отсутствует, либо не является начальным.
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла, или добавить перед разделом {ENVIRONMENT} следующую строку:
COMPONENT «имя файла».pcb.

Error 4007! В PDIF  нет раздела «описание среды» {ENVIRONMENT}.
Причина: Исходный файл был испорчен или подменен. Исходный файл необходимо сохранять до конца проектирования! В исходном файле раздел описания среды {ENVIRONMENT} либо отсутствует, либо не является начальным разделом описания данных. (Подраздел {ENVIRONMENT} должен быть первым в разделе {COMPONENT}).
{COMPONENT «имя файла».pcb
{ENVIRONMENT
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла.

Error 4008! В PDIF файле нет подраздела «структура слоев» {Lyrstr}.
Причина: Исходный файл был испорчен или подменен. Исходный файл необходимо сохранять до конца проектирования! В исходном файле отсутствует раздел описания структуры имен слоев {Lyrstr}.
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла, или  с помощью текстового редактора добавить перед подсекцией {Lyrphid} следующую строку:


{Lyrstr “PADCOM” 11 “FLCOMP” 11 … “$$NULL” 0}, где “layer” – имя слоя, n – код цвета для соответствующего слоя.

Error 4009! В исходном файле нет раздела описания ПП {ANNOTATE}.
Причина: Исходный файл был испорчен или подменен. Исходный файл данных необходимо сохранять до конца проектирования! В исходном файле отсутствует раздел {ANNOTATE}, определяющий содержимое каждого слоя платы.
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла.
Error 4010! В исходном файле нет раздела компонентов {SUBCOMP}.
Причина: Исходный файл был испорчен или подменен. Исходный файл необходимо сохранять до конца проектирования! В исходном файле отсутствует раздел {SUBCOMP} – раздел описания компонентов.
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла.

Error 4011! В секции {SUBCOMP} не хватает описания компонентов.
Причина: Исходный файл был испорчен или подменен. Исходный файл необходимо сохранять до конца проектирования! Не все компоненты, присутствующие в проекте, описаны в секции {SUBCOMP}.
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла.

6. Предупреждения и ошибки в исходном файле

Warning 5001: Незакрепленный элемент «имя» пересекает барьер на слое «имя».
Причина: При расположении элементов на плате элемент был установлен вне области размещения. Это может помешать при автоматическом перемещении компонентов, такой компонент не будет способен двигаться.
Действие: Определить какой элемент пересекает барьер размещения и в режиме «РЕДАКТИРОВАНИЕ РАЗМЕЩЕНИЯ»   или “РУЧНОЕ РЕДАКТИРОВАНИЕ”     переместить его на свободную область платы.
Изменить положение элементов можно также средствами внешней САПР (например, PCAD).

Warning 5002: Очертания незакрепленных элементов «имя» и «имя» пересекаются на слое «имя».
Причина: При размещении элементов на плате они были расположены так, что их очертания пересеклись на верхней или нижней сторонах платы.


Перекрытие очертаний компонентов может помешать при автоматическом перемещении компонентов, перекрывающиеся компоненты не разъединятся.
Действие: Определить очертания, каких элементов пересекаются, и в режиме «РЕДАКТИРОВАНИЕ РАЗМЕЩЕНИЯ»   или “РУЧНОЕ РЕДАКТИРОВАНИЕ”    переместить компоненты так, чтобы их очертания не касались друг друга.
Изменить положение элементов можно также средствами внешней САПР ПП (например, PCAD).

Warning 5003: Элемент «имя» вне зоны трассировки «имя».
Причина: При размещении элементов на плате элемент был установлен вне зоны трассировки.
Действие: Определить какой элемент оказался вне зоны трассировки и в режиме «РЕДАКТИРОВАНИЕ РАЗМЕЩЕНИЯ»   или “РУЧНОЕ РЕДАКТИРОВАНИЕ”    переместить его на свободную область платы (в зону трассировки).
Изменить положение элементов можно также средствами внешней САПР ПП (например, PCAD).

Error 5004! На слое «имя» контакт «имя» типа «число» элемента «имя» (цепь «имя») пересекается с контактом «имя» типа «число» элемента «имя» (цепь «имя»).
Причина: При расстановке элементов на плате они были установлены так, что их контакты пересекаются на верхней или нижней сторонах платы.
Действие: Определить, контакты каких элементов пересекаются, и в режиме «РЕДАКТИРОВАНИЕ РАЗМЕЩЕНИЯ»   или “РУЧНОЕ РЕДАКТИРОВАНИЕ”    переместить компоненты так, чтобы их выводы не касались друг друга.
Изменить положение элементов можно также средствами внешней САПР ПП (например, PCAD).

Error 5005! Внутренняя ошибка «номер».
Причина: Такое сообщение может возникнуть при некорректной работе самой системы.
Действие: Переустановить систему заново. Если не поможет, связаться с разработчиками.

Error 5006! В цепи «имя» проводник за пределами платы.
Причина: В процессе трассировки соединений во внешней САПР проводник цепи был вынесен за пределы платы.
Действие: Необходимо определить какой сегмент цепи вышел за пределы платы и в режиме “РУЧНОЕ РЕДАКТИРОВАНИЕ”    переместить его в область платы.


Изменить положение проводника можно также средствами внешней САПР ПП (например, PCAD).
 Error 5007! Совпадают координаты двух переходов (цепи «имя» и «имя»).
Причина:  В процессе трассировки соединений во внешней САПР два переходных отверстия были помещены друг на друга.
Действие: В режиме “РУЧНОЕ РЕДАКТИРОВАНИЕ”    переместить одно из переходных отверстий на свободную область платы.

Error 5008! Контакты элемента «имя» пересекаются.
Причина: Неверно определена ориентация контактных площадок элемента.
Действие: Определить тип пересекающихся контактов элемента и в разделе «ОПИСАНИЕ СТИЛЯ РАЗРАБОТКИ» / «ТИПЫ КОНТАКТОВ» изменить их ориентацию или размеры.

Error 5009! Пересекаются контакты элементов «имя» и «имя».
Причина: При размещении элементов на плате они были расположены так, что их контакты пересеклись, либо неверно описана ориентация или размеры контактных площадок.
Действие: Определить элементы, контакты которых пересекаются и в режиме “РУЧНОЕ РЕДАКТИРОВАНИЕ”    переместить компоненты так, чтобы их контакты не пересекались.
Изменить положение элементов можно также средствами внешней САПР ПП (например, PCAD).
Определить тип пересекающихся контактов элемента и в разделе «ОПИСАНИЕ СТИЛЯ РАЗРАБОТКИ» / «ТИПЫ КОНТАКТОВ» изменить их ориентацию или размеры.

Error 5010! Переход в цепи «имя» помещен на контакт элемента «имя».
Причина: В процессе трассировки соединений переходное отверстие было помещено на контакт элемента, либо неверно описана ориентация или размеры контактных площадок.
Действие: В режиме “РУЧНОЕ РЕДАКТИРОВАНИЕ”    переместить переходное отверстие на свободную область платы.
Определить тип контакта элемента и в разделе «ОПИСАНИЕ СТИЛЯ РАЗРАБОТКИ» / «ТИПЫ КОНТАКТОВ» изменить его ориентацию или размеры.
Error 5011! Проводник цепи «имя» пересекает контакт элемента «имя».
Причина: В процессе трассировки не удалось корректно выполнить все соединения, вследствие чего возникли пересечения контактов элементов проводниками цепей, либо неверно описана ориентация или размеры контактных площадок.


Действие: Определить какой вывод компонента пересекается проводником и в режиме “РУЧНОЕ РЕДАКТИРОВАНИЕ”     переместить конфликтующий сегмент цепи на свободную область платы.
Изменить положение проводника можно также средствами внешней САПР ПП (например, PCAD).
Определить тип контакта элемента и в разделе «ОПИСАНИЕ СТИЛЯ РАЗРАБОТКИ» / «ТИПЫ КОНТАКТОВ» изменить его ориентацию или размеры.

Error 5012! Цепи «имя» и «имя» пересекаются.
Причина: В процессе трассировки не удалось корректно выполнить все соединения, вследствие чего возникли пересечения цепей.
Действие: В режиме “РУЧНОЕ РЕДАКТИРОВАНИЕ”      переместить одну из конфликтующих цепей на свободную область платы.
Изменить положение проводников можно также средствами внешней САПР (например, PCAD).

Error 5013a! На слое «имя» проводник цепи «имя» пересекает незадействованный контакт элемента «имя».
Причина: В процессе трассировки не удалось корректно выполнить все соединения, вследствие чего возникли пересечения контактов элементов проводниками цепей, либо неверно описана ориентация или размеры контактных площадок.
Действие: Определить какой вывод компонента пересекается проводником и в режиме “РУЧНОЕ РЕДАКТИРОВАНИЕ”      переместить конфликтующий сегмент цепи на свободную область платы.
Изменить положение проводника можно также средствами внешней САПР (например, PCAD).
Определить тип контакта элемента и в разделе «ОПИСАНИЕ СТИЛЯ РАЗРАБОТКИ» / «ТИПЫ КОНТАКТОВ» изменить его ориентацию или размеры.

Error 5013b! На слое «имя» проводник цепи «имя» пересекает  контакт элемента «имя», принадлежащий цепи «имя».
Причина: В процессе трассировки во внешней САПР не удалось корректно выполнить все соединения, вследствие чего возникли пересечения контактов элементов проводниками цепей, либо неверно описана ориентация или размеры контактных площадок.
Действие: Определить какой вывод компонента пересекается проводником и в режиме “РУЧНОЕ РЕДАКТИРОВАНИЕ”      переместить конфликтующий сегмент цепи на свободную область платы.


Изменить положение проводника можно также средствами внешней САПР (например, PCAD).
Определить тип контакта элемента и в разделе «ОПИСАНИЕ СТИЛЯ РАЗРАБОТКИ» / «ТИПЫ КОНТАКТОВ» изменить его ориентацию или размеры.

Error 5013c! На слое «имя» проводник цепи «имя» пересекает переход или проводник цепи «имя».
Причина: В процессе трассировки не удалось корректно выполнить все соединения, вследствие чего проводник цепи пересек переход или проводник другой цепи.
Действие: В режиме “РУЧНОЕ РЕДАКТИРОВАНИЕ”      переместить конфликтующую цепь на свободную область платы.
Изменить положение проводника можно также средствами внешней САПР (например, PCAD).

Error 5013d! На слое «имя» проводник цепи «имя» пересекает барьер трассировки.
Причина: В процессе трассировки соединений проводник цепи был вынесен за область трассировки платы.
Действие: Необходимо определить, какой сегмент цепи пересек барьер, и в режиме “РУЧНОЕ РЕДАКТИРОВАНИЕ”   переместить его в область трассировки платы.
Изменить положение проводника можно также средствами внешней САПР (например, PCAD).

Error 5014! На слое «имя» цепь «имя» пересекается с другими цепями.
Причина: В процессе трассировки во внешней САПР не удалось корректно выполнить все соединения, вследствие чего возникли пересечения цепей.
Действие: В режиме “РУЧНОЕ РЕДАКТИРОВАНИЕ”      переместить конфликтующие цепи на свободные области платы.
Изменить положение проводников можно также средствами внешней САПР (например, PCAD).

Warning 5015: Проводники шириной «размер», подключенные к контакту диаметром «размер», заменены на проводники шириной «размер».
Причина: При подсоединении проводников к выводам компонентов TopoR автоматически уменьшает ширину сегмента, подходящего непосредственно к выводу, если диаметр контактной площадки меньше ширины трассы.

Warning 5016: Не разведена цепь «имя».
Причина: В процессе трассировки соединений не все цепи были разведены.

Warning 5017: Не полностью разведена цепь «имя».


Причина: В процессе трассировки соединений не все цепи были разведены полностью.

Warning 5018: «число» контур(а, ов) имеется в цепи «имя».
Причина: В результате некорректного соединения контактов элементов проводниками в цепи появились замкнутые области – контуры.

7. Предупреждения и ошибки, возникающие при генерации .PDF файла

Warning 6001: В цепи «имя» задан подраздел «местоположение имени цепи на ПП» {Nn - секция}. Строка «номер».
Причина: Иногда конструктор желает видеть рядом с проводниками цепей их имена. TopoR изменяет конфигурацию проводников и расположение элементов, в результате чего проводники других цепей могут попасть на эту надпись.
Error 6002! Не открыть файл– «имя».
Причина: Исходный файл не существует или не может быть открыт для чтения по какой-нибудь другой причине, например, заблокирован другим процессом. Исходный файл необходимо сохранять до конца проектирования!
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла.
Error 6003! Не открыть создаваемый файл– «имя».
Причина: Файл не может быть открыт для записи по какой-нибудь причине, например, нет места на диске или диск защищён от записи или файл с таким именем уже существует и заблокирован другим процессом.
Действие: Выяснить причину и устранить её. Можно также попробовать изменить имя создаваемого файла.

Warning 6004: Файл «имя» не является файлом формата PDIF.
Причина: Исходный файл испорчен или подменен. Исходный файл необходимо сохранять до конца проектирования! В исходном файле присутствует ошибка(и), которая не позволяет воспринимать файл как файл формата PDIF, либо он действительно не является файлом формата PDIF.
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла.

Error 6006! Начало PDIF файла – не раздел «имя проекта» {COMPONENT}.
Причина: Исходный файл испорчен или подменен. Исходный файл необходимо сохранять до конца проектирования! В исходном файле раздел {COMPONENT} либо отсутствует, либо не является начальным.


Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла, или добавить перед разделом {ENVIRONMENT} следующую строку:
COMPONENT «имя файла».pcb.

Error 6007! В PDIF  нет раздела «описание среды» {ENVIRONMENT}.
Причина: Исходный файл испорчен или подменен. Исходный файл необходимо сохранять до конца проектирования! В исходном файле раздел описания среды {ENVIRONMENT} либо отсутствует, либо не является начальным разделом описания данных. (Подраздел {ENVIRONMENT} должен быть первым в разделе {COMPONENT}).
{COMPONENT «имя файла».pcb
{ENVIRONMENT
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла.

Error 6008! В PDIF файле нет подраздела «структура слоев» {Lyrstr}.
Причина: Исходный файл испорчен или подменен. Исходный файл необходимо сохранять до конца проектирования! В исходном файле отсутствует раздел описания структуры имен слоев {Lyrstr}.
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла, или  с помощью текстового редактора добавить перед подсекцией {Lyrphid} следующую строку:
{Lyrstr “PADCOM” 11 “FLCOMP” 11 … “$$NULL” 0}, где “layer” – имя слоя, n – код цвета для соответствующего слоя.

Error 6009! В исходном файле нет раздела описания ПП {ANNOTATE}.
Причина: Исходный файл испорчен или подменен. Исходный файл необходимо сохранять до конца проектирования! В исходном файле отсутствует раздел {ANNOTATE}, определяющий содержимое каждого слоя платы.
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла.

Error 6010! В исходном файле нет раздела компонентов {SUBCOMP}.
Причина: Исходный файл испорчен или подменен. Исходный файл необходимо сохранять до конца проектирования! В исходном файле отсутствует раздел {SUBCOMP} – раздел описания компонентов.
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла.



Error 6011! В секции {SUBCOMP} не хватает описания компонентов.
Причина: Исходный файл испорчен или подменен. Исходный файл необходимо сохранять до конца проектирования! Не все компоненты, присутствующие в проекте, описаны в секции {SUBCOMP}.
Действие: Восстановить исходный файл, если имеется его копия, или получить новый вариант исходного файла.

Литература:
1.                Лузин С.Ю., Полубасов О.Б. Трассировка печатных плат. Новые методы решения старых проблем. // “САПР и графика”, 1997, №11, с. 58-59.
2.                Лузин С.Ю., Полубасов О.Б. Топологическая трассировка: реальность или миф? - EDA Expert, 5(68), 2002, с. 42-46.
3.                Сухарев А.В., Золотов А.И. Модели и процедуры оптимизации в автоматизации проектирования. (Программный комплекс FreeStyle Router): Учеб. пособие. - СПб.: СЗТУ, 2001. - 165с.
4.                Селютин В.А. Машинное конструирование электронных устройств. - М.: Советское радио, 1977, - 384с.
5.                Хингстон Д., Логхид Ф., Ирвин Р. Новый топологический автотрассировщик. - CHIP NEWS. - 2002. - №2. - С.60-64.
6.                Отт Г.У. Методы подавления шумов и помех в электронных системах. М., Мир, 1979, - 317с.
7.                Кечиев Л.Н. Проектирование печатных плат с учетом требований электромагнитной совместимости. - Технологии приборостроения. - №3. - 2002. - С.3-13.
8.                Базилевич Р.П. Некоторые задачи синтеза планарных топологий. - В кн.: Вычислительная техника. Вильнюс, 1979, Т. 12, с. 16-23.
9.                Базилевич Р.П. Декомпозиционные и топологические методы автоматизированного метода конструирования электронных устройств. - Львов.: Вища школа, 1981. - 168с.
10.            Базилевич Р.П. Обобщённый подход к формализации задачи машинной трассировки межсоединений на плоскости. - Изв. вузов СССР. Радиоэлектроника, 1974, N6, с. 98-103.
11.            Петренко А.П., Тетельбаум А.Я., Забалуев Н.Н. Топологические алгоритмы трассировки многослойных печатных плат. - М.: Радио и связь, 1983. - 152с.

Содержание раздела

---
