DRC и экспорт результатов трассировки.


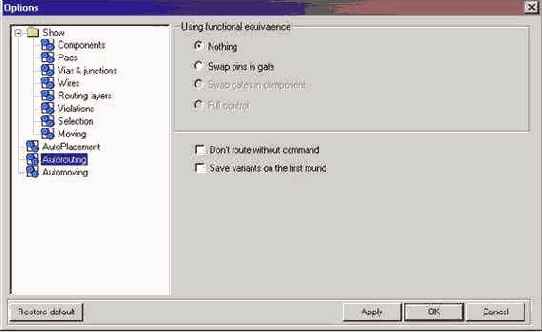

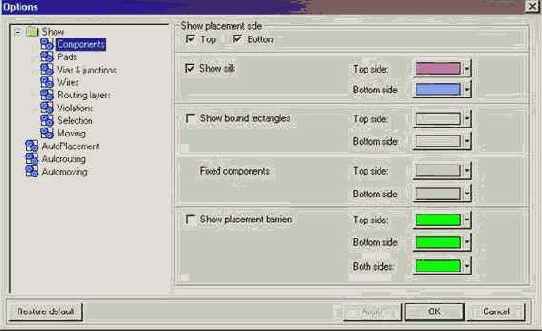

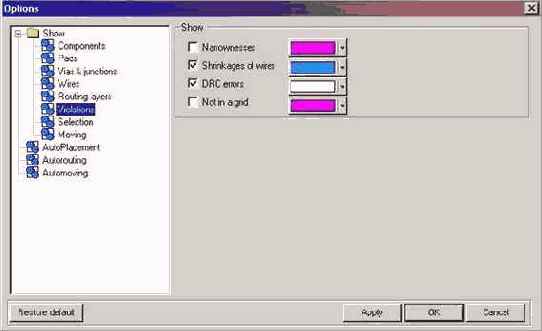

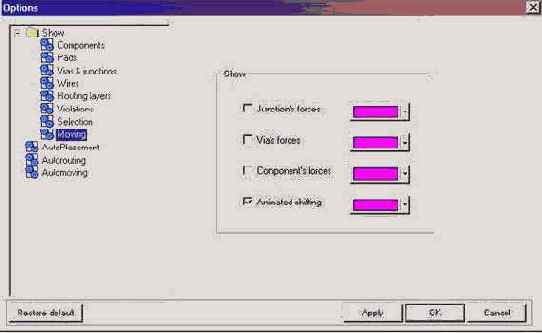

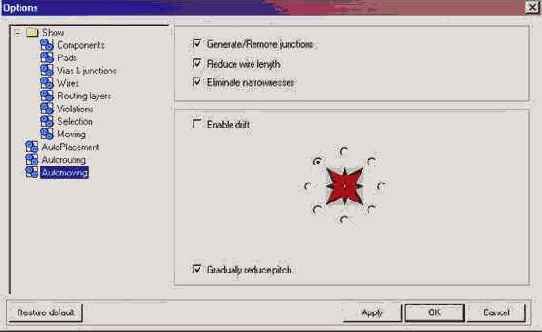

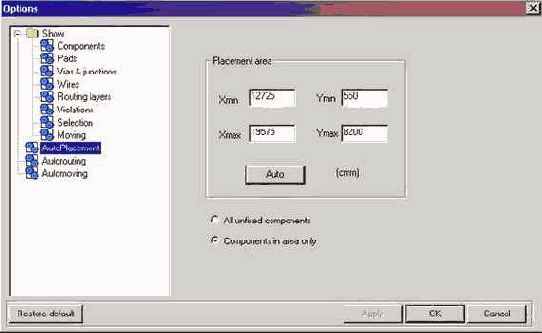

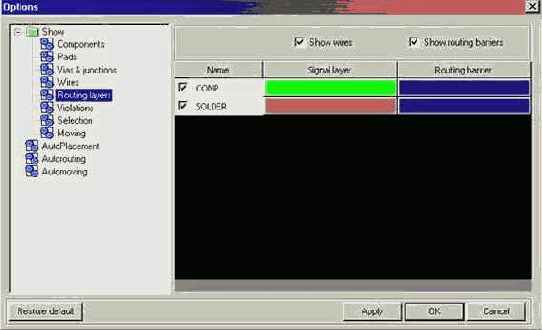

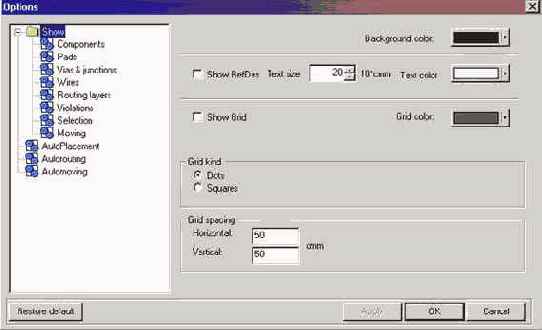

Заключительным этапом работы над проектом в системе TopoR  является создание выходного файла в P-CAD ASCII PCB.

Экспорт в PCAD ASCII PCB возможен, только если проект содержит fsx файлы. При этом экспорт в pdf невозможен.

Команда Export доступна из меню в режимах ручного редактирования топологии и в режиме редактирования в стиле FreeStyle. Причем  при сохранении из  режима редактирования в стиле FreeStyle проводники записываются в файл сглаженными, а при сохранении из режима ручного редактирования, выполняется довольно грубая аппроксимация.

Для экспорта необходимо выполнить следующие действия:

Шаг 1:  Отрыть меню: «File» «Export» «PCAD ASCII PCB» (рис. 7.1)

Откроется стандартное окно «Select PCAD ASCII PCB file»

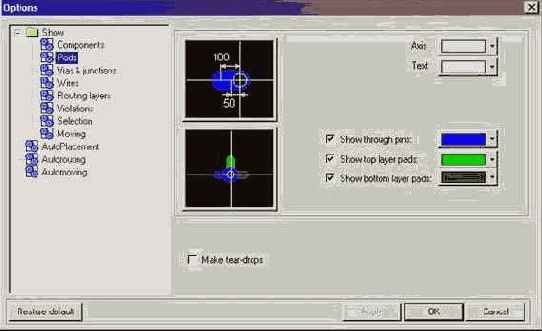

Рис. 7.1 Выбор команды меню Export

Шаг 2: Выбрать имя файла и его расположения. Нажать «Save».

Проверка выполнения конструкторско-технологических ограничений

DRC (Design-Rule Checking)

Программа DRC проверяет топологию платы и создает текстовый файл с диагностической информацией.

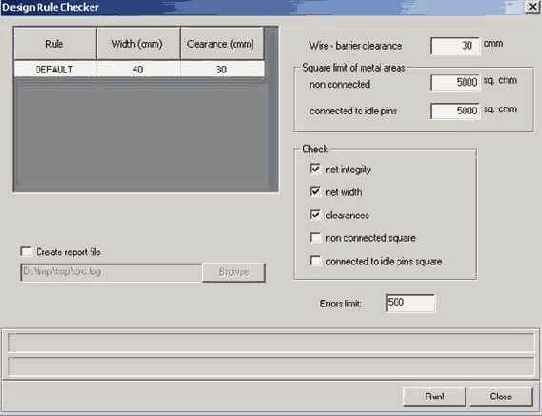

Рис. 7.2 Диалоговое окно DRC

В таблице для каждого правила трассировки указывается минимально допустимые ширина проводников и зазор. При первом запуске DRC эти величины читаются из стиля разработки.

DRC позволяет задать необходимую величину зазора между проводниками и барьерами трассировки (

).

Для обнаружения участков металлизации, не подключенных к никакой цепи (

), в целях предупреждения возможных паразитных явлений можно задать максимально допустимое значение площади таких участков, а также площади металлизации незадействованных КП (
).

      DRC позволяет проверить:

  • целостность цепей (
    );
  • ширину сегментов цепей (
    );
  • зазоры между проводниками, а также между проводником и барьером трассировки (
    );
  • отсутствие участков металлизации, не подключенных ни к какой цепи (
    ), площадь которых более заданной;
  • отсутствие незадействованных КП (
    ), площадь которых более заданной.

Для того, чтобы задать имя файла сообщений, достаточно выбрать соответствующий пункт (

), указав имя и путь к каталогу, в котором будет создан файл сообщений (
).
