Выбор класса точности ПП
В соответствии с ГОСТ 23751-86 «Платы печатные. Основные параметры конструкции» выделены 5 классов точности (см. табл. 4.1), устанавливающие все ограничения на элементы печатных плат, обусловленные существующими технологическими процессами.
Таблица 4.1 - Характеристика классов точности ПП
| Класс точности | Область применения | Основной материал | Тип производства | ||||
| 1 | Печатные платы с дискретными элементами и низкой плотностью монтажа (1 и 2-я группы сложности) | Фольгированный гетинакс | Любой | ||||
| 2 | Печатные платы с дискретными элементами и ИМС со средней плотностью монтажа (2-4-я группы сложности) | Фольгированный текстолит | Все, кроме массового | ||||
| 3 | Печатные платы с ИМС и высокой плотностью монтажа (3 и 4-я группы сложности) | Фольгированный стеклотекстолит с толщиной фольги 20-35 мкм | Единичное и мелкосерийное | ||||
| 4,5 | Печатные платы с БИС, СБИС, ИМС и высокой плотностью монтажа (5-я группа сложности) | Термостойкие травящиеся диэлектрики со сверхтонкой фольгой | Единичное и мелкосерийное |
1-й и 2-й классы точности характеризуют простоту, надежность, малую стоимость, а 4-й и 5-й классы - использование высококачественных материалов, специальной оснастки и дорогого оборудования.
Класс точности учреждает, прежде всего, минимально допустимые геометрические размеры (табл. 4.2) элементов посадочных мест ЭРЭ и других элементов ПП отмеченные на рис. 4.1 и 4.2.
Таблица 4.2 - Влияние класса точности на параметры ПП
| Минимально допустимые геометрические
параметры печатных плат | Класс точности | ||||||||||
| 1 | 2 | 3 | 4 | 5 | |||||||
| Ширина проводника t, мм | 0,75 | 0,45 | 0,25 | 0,15 | 0,10 | ||||||
| Расстояние между проводниками S, мм | 0,75 | 0,45 | 0,25 | 0,15 | 0,10 | ||||||
| Ширина гарантийного пояска b, мм | 0,30 | 0,20 | 0,10 | 0,05 | 0,025 | ||||||
| Относительная толщина платы J, мм | 0,40 | 0,40 | 0,33 | 0,25 | 0,20 |
Ширина печатного проводника t - поперечный размер проводника на любом участке в плоскости основания.
Расстояние между проводниками S - расстояние между краями соседних проводников на одном слое ПП.

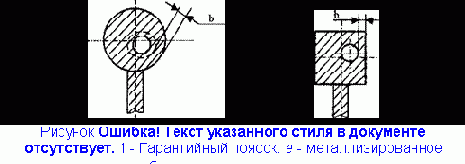

Ширина гарантийного пояска b - расстояние между краем монтажного отверстия и краем контактной площадки (рис. 4.5).
 |
Относительная толщина ПП J - отношение минимального диаметра металлизированного отверстия к толщине платы. Толщина платы определяется толщиной материала основания с учетом толщины фольги.
