Создание посадочного места для микросхемы Ас планарными выводами


Для создания ПМ микросхемы 133ЛА6 (рис. 5.5) по варианту установки VIа (рис. 5.6) (см. табл. 4.8) после загрузки и настройки конфигурации редактора Pattern Editor необходимо выполнить следующие операции.

        Установка параметров монтажного отверстия.



Выполнить команды Options/Pad Style

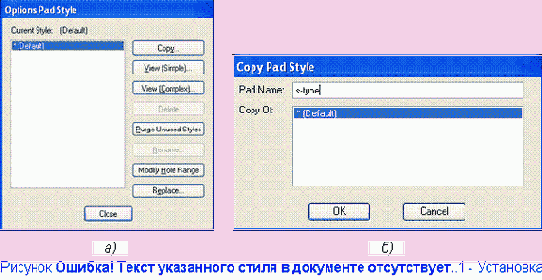

(Установка параметров монтажного отверстия). В одноименном окне в списке Current Style (Используемые параметры) обычно имеется лишь один стиль Default (По умолчанию) (рис. 5.7, а). Для формирования своих собственных стилей нажать кнопку Сору (Копирование). В открывшемся диалоговом окне Copy Pad Style

(Копирование монтажного отверстия) в поле Pad Name (Имя КП) набрать имя нового стиля S-type (рис. 5.7, б) и нажать кнопку ОК.

    В диалоговом окне Copy Pad Style в списке Current Style выбрать появившийся стиль S-type и нажать кнопку Modify

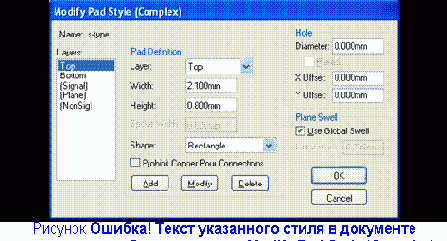

(Complex) (Сложная модификация). В открывшемся диалоговом окне Modify Pad Style (Complex) в списке Layers (Слои) выбрать слой Тор

(Верхний) и установить для него прямоугольную форму контактной площадки. Для этого в поле Pad Definition (Описание контактной площадки) в открывающемся списке Shape (Форма) выбрать значение Rectangle (Прямоугольник), установить размеры прямоугольника, равные по высоте (Height) 0,8 мм и по ширине (Width) 2,1 мм, и нажать кнопку Modify (Модифицировать).

    Убрать параметры сверления контакта. В области Hole установить диаметр сверления (Diameter), равный нулю. Результат представлен на (рис. 5.8).



В списке Layers выбрать нижний слой (Bottom) и установить для него нулевые размеры по высоте (Height) и по ширине (Width) и нажать кнопку Modify. Аналогично выполнить настройку нулевых размеров контактной площадки для сигнального слоя (Signal) и для слоев внутренней проводимости (Plane — земли и питания и Non Signal — вспомогательных). Нажать кнопку ОК.





В диалоговом окне Options Pad Style


настроить стиль S-type по умолчанию (рабочим стилем). Для этого нужно дважды щелкнуть ЛК по имени стиля S-type в списке.

         Установка контактных площадок посадочного места микросхемы.

    Выполнить команду Place Pad (пиктограмма
). Вначале установить курсор в точку с координатами (10; 17,5) и щелкнуть ЛК В результате появится первая контактная площадка прямоугольной формы.

Затем аналогично установить остальные тринадцать КП. Для этого поставить курсор в точку с координатами (10; 16,25) и щелкнуть ЛК. Перевести курсор в точку (10; 15) и щелкнуть ЛК. И так далее в точках с координатами: (10; 13,75), (10; 12,5), (10; 11,25), (10; 10), (21,25; 10), (21,25; 11,25), (21,25; 12,5), (21,25; 13,75), (21,25; 15), (21,25; 16,25) и (21,25; 17,5). В завершение щелкнуть ЛК, а затем ПК (рис. 5.9).




 Формирование контура микросхемы.


В строке параметров (Самая нижняя строка главного окна) открыть список слоев (кнопка
 справа от имени текущего слоя) и назначить текущим слой Top Silk (Верхний маркировочный) (рис. 5.10).

    Выполнить команду Place Line (пиктограмма
). Установить курсор в первую точку пятиугольника (координаты (11,25; 17,5)) и щелкнуть ЛК. Перевести курсор во вторую точку (11,25; 8,75) и щелкнуть ЛК. Перевести курсор в третью точку (20; 8,75) и щелкнуть ЛК. Затем в четвертую точку (20; 18,75) и ЛК, далее в пятую точку с координатами (12,5; 18,75) и ЛК. И снова перевести курсор в первую точку (11,25; 17,5) и щелкнуть ЛК, а затем ПК (рис. 5.11)




В строке параметров снова открыть список слоев и назначить текущим слой Тор.

        Перенумерация   контактов.

    Для этого выполнить команды Utils/Renumber (или пиктограмма
). В результате  откроется диалоговое  окно Utils Renumber. В этом окне установить режим перенумерации контактов (в поле Туре выбрать Pad Number).


Проверить, чтобы начальный номер контакта (Starting Pad Number) и приращение нумерации (Increment Value) были равны единице. Нажать кнопку ОК. После этого поочередно щелкнуть клавишей ЛК в центре каждой КП. Щелкнуть ПК.

    Снова выполнить команды Utils/Renumber. В открывшемся диалоговом окне в поле Туре

выбрать Default Pin Designator, установить Starting Pin Des и Increment Value равными единице. После этого поочередно щелкнуть клавишей ЛК в центре каждой КП. Щелкнуть ПК.

        Ввести точку привязки элемента.

    По команде Place Ref Point (пиктограмма
) переместить курсор в точку с координатами (10; 17,5) и щелкнуть ЛК, а затем ПК.

        Задать стиль шрифта.

    Для этого выполнить команды Options/Text Style. В диалоговом окне нажать кнопку Add и ввести новый стиль Arial3_5Italic. Для этого стиля изменить настройки: выделить имя в списке и нажать клавишу Properties. В открывшемся   диалоговом окне   Text Style Properties (рис. 5.12) поставить флажок возле Allow True Type. Затем нажать кнопку Font. В открывшемся диалоговом окне в области «Шрифт» выбрать «Arial». В области «Набор символов» в выпадающем списке выбрать «Кириллица». В области «Начертание» выбрать «Курсив». Нажать кнопку ОК. В области «Size» ввести с клавиатуры значение 3,5 мм. Нажать кнопку ОК. Щелкнуть


два раза по имени стиля (Arial3_5Italic).

         Ввести атрибуты элемента.

    В качестве атрибутов введем место для размещения позиционного обозначения и надпись типа элемента.

    Выполнить команду Place Attribute

(пиктограмма
). Откроется диалоговое окно Place Attribute (Признак). В нем в области Attribute Category (Категория признака) назначить Component (Компонент). В области Name (Имя) выбрать RefDes

(Позиционное обозначение).

    В открывающемся списке Text Style установить Arial3_5Italic.


Выравнивание текста Justification

задать по вертикали - низ, а по горизонтали - центр. Нажать кнопку ОК.

Установить курсор в точку с координатами (15; 18,75) и щелкнуть ЛК, а затем ПК. Вновь щелкнуть ЛК, в результате вновь появится диалоговое окно Place Attribute. Выбрать в нем в области Attribute Category назначение Component. В области Name - Туре. В открывающемся списке Text Style задать стиль Arial3_5Italic.

    Выравнивание текста Justification

задать по вертикали и по горизонтали - центр. Нажать ОК. Установить курсор в точку с координатами (15; 13,75), нажать и удерживать ЛК. Нажать клавишу буквы R для разворота атрибута на 90°.


Щелкнуть ПК.

        Проверьте правильность разработанного ПМ.

     Для проверки правильности разработанного ПМ выполните команду  Utils / Validate (или нажмите на пиктограмму Validate Pattern
).

    Если ошибок не будет найдено, то появится соответствующее информационное окно (рис. 5.13).  В противном случае следует исправить ошибки, о которых будет выведено информационное сообщения в соответствии с [1 - 5].




Окончательный результат построения ПМ микросхемы показан на рис. 5.14.

        Сохранить посадочное место в библиотеку.

    Для этого выполнить команды Pattern/Save As. В результате откроется диалоговое окно Pattern Save As. Здесь щелкнуть по кнопке Library, в открывшемся окне выбрать библиотеку Ivanov.lib. Выключить метку занесения информации в библиотеку как отдельного элемента (Create Component). В поле Pattern

набрать имя элемента 401.14 (рис. 5.15) и нажать кнопку ОК.
